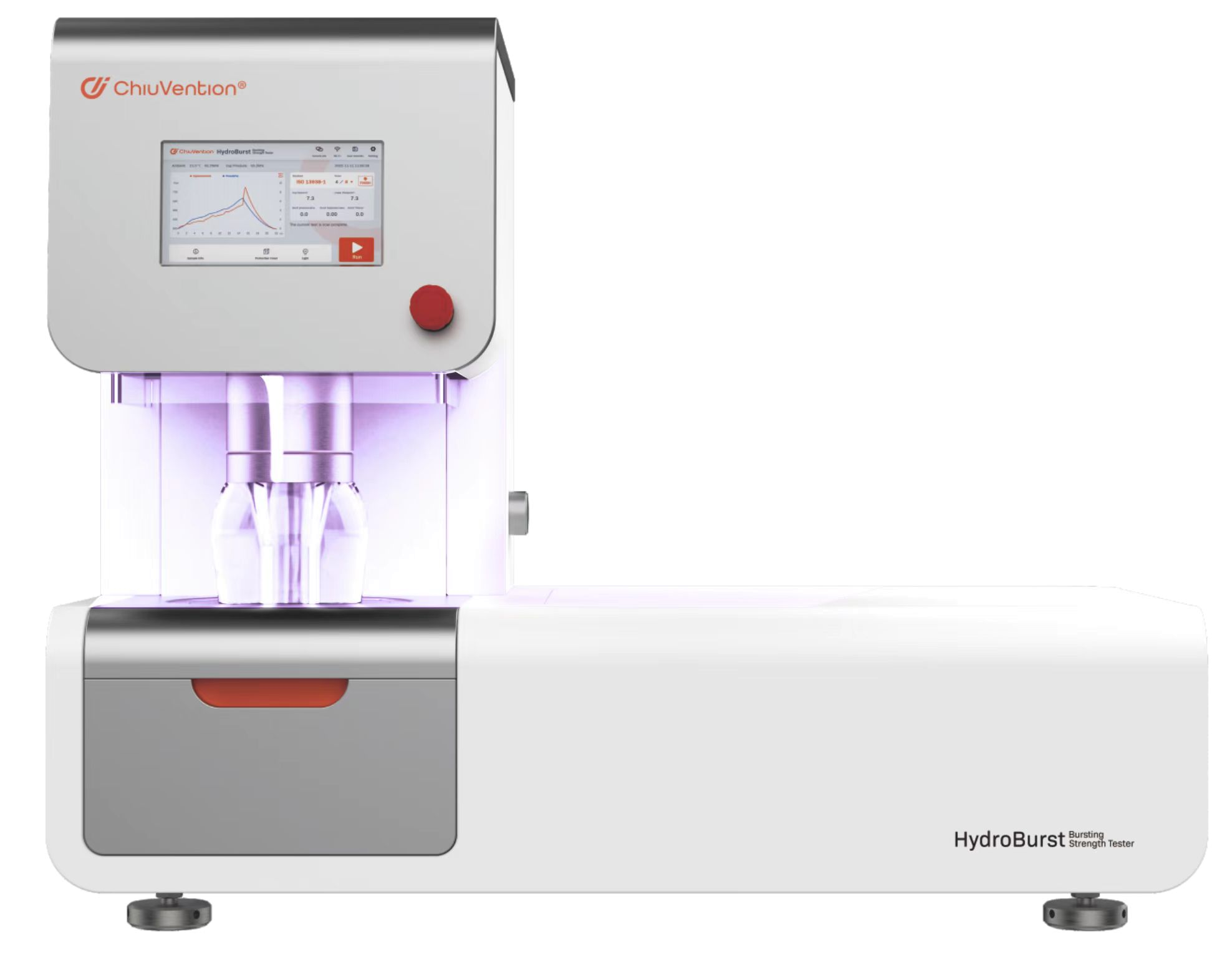

파열강도 시험기 | 자매회사인 ChiuVention이 개발한 스마트 기기입니다.
HydroBurst 파열 강도 시험기는 수압 파열(다이어프램 방법)을 활용하여 편직물, 직물, 부직포, 적층 직물, 탄성 직물, 종이 및 기타 재료가 양쪽 경사에 응력을 받을 때 파열 강도 및 팽창을 결정합니다. 위사 방향뿐만 아니라 다른 모든 방향에서도 재료의 파열 강도를 얻습니다.
BS 테스터 또는 Mullen Burst Tester라고도 합니다. HydroBurst 파열 강도 시험기는 다음 용도로 널리 사용됩니다. 직물 또는 종이 파열 테스트.TESTEX는 파열강도 시험기 전문 제조업체입니다.
우리는 유압 파열 강도 시험기를 제공할 뿐만 아니라 공압식 파열 강도 시험기. 당사의 디지털 파열 강도 시험기는 GB∕T7742.1-2005, ISO13938-1-2019, ASTM D3786/D3786M-18 등과 같은 많은 파열 강도 시험 표준을 준수합니다.
상품 설명
파열 강도 시험기 기계의 특징
스마트 기기
버스트 테스터는 모바일 폰에 연결하여 테스트 상태를 원격으로 제어하고 모니터링할 수 있습니다. 버스트 강도 테스트 결과에 액세스하여 필요에 따라 인쇄할 수 있습니다. 버스트 테스터는 장비 경고에 대한 알림도 제공합니다. 게다가 이 BS 테스터는 테스트 상태를 한 번의 클릭으로 공유할 수 있습니다.
부드러운 작동, 정밀함, 내구성.
버스트 테스터는 완전한 서보 제어와 정밀한 스크류 드라이브가 있는 유압 시스템을 갖추고 있습니다. 이러한 속성은 부드럽고 내구성이 뛰어나며 조용한 작동을 보장하여 고품질 버스트 강도 테스터가 됩니다.
고정밀 테스트
BS 테스터는 압력을 측정하도록 설계되었으며 고정밀 압력 센서를 갖추고 있습니다. 이 파열 강도 기계의 센서는 0.2%의 정확도를 제공하며, 이는 파열 테스트 오류가 최대 범위의 0.2%임을 의미합니다.
센서의 수명이 길어집니다.
Mullen Burst Tester는 막대가 없는 Panasonic 레이저 변위 센서를 특징으로 하여 테스트 컵을 쉽게 교체할 수 있습니다. 이 디자인은 센서를 보호하고 기존 막대형 센서에 비해 손상 위험을 최소화합니다.
자동 테스트는 효율성을 향상시킵니다.
파열 강도 시험 중 보호 커버가 자동으로 내려와 BS 테스터 컵을 눌러 평가합니다. 시험이 완료되면 기계가 자동으로 시험 컵을 올리고 보호 커버도 올라갑니다. 이 전체 파열 시험 프로세스는 자동화되어 수동 작업이 필요 없으므로 작업 효율성이 향상되고 위험이 최소화됩니다.
컵 테스트를 위한 스마트 식별 시스템입니다.
BS 테스트 컵을 교체할 때 시스템은 현재 컵 모델을 인식하고 그에 따라 테스트 설정을 조정할 수 있습니다. 이러한 향상은 작업 효율성을 크게 높입니다. 또한 HydroBurst BS 테스터는 정전 스프레이 마감 처리된 강철판 셸을 특징으로 하여 매력적인 외관을 제공합니다. 내부적으로 이 패브릭 파열 강도 테스터는 주로 고품질의 경량 알루미늄으로 제작되어 기계의 전체 무게를 크게 줄입니다.
파열강도 시험기의 적용
파열 강도 시험기는 트럭 덮개, 트램폴린 직물, 수영장 덮개, 압축기 커튼, 농업용 포장 응용 분야 등에 적용 가능합니다. 파열 강도가 지정된 요구 사항을 충족하는지 확인하려면 파열 시험기를 사용하여 위의 직물을 테스트해야 합니다.
HydroBurst 디지털 파열 강도 테스터는 유압식이며, 피크 홀드 기능과 재생 가능한 고무 다이어프램이 있는 디지털 압력 값을 제공합니다. 또한, 투명 아크릴 벨과 LED 램프가 있는 자동 클램핑 장치가 장착되어 있어 쉽게 관찰할 수 있습니다. 사용자는 직물의 파열 강도와 종이의 파열 강도를 쉽게 측정할 수 있습니다. 또한 공압 파열 강도 시험기.
파열 강도 시험기의 고객 피드백
“우리는 최고 브랜드에서 섬유 테스트 장비를 구매해 왔고 ChiuVention은 최고 브랜드와 동일한 품질을 제공하고 가격도 합리적이어서 매우 신뢰할 수 있는 브랜드라는 것을 알게 되었습니다. 하이드로버스트 "우리가 사용하기 시작한 이래로 매우 안정적으로 실행되고 있습니다."
“ChiuVention은 인도네시아에 대리점을 두고 있어 애프터 서비스에 더 편리합니다. 그리고 가장 중요한 점은 이 HydroBurst가 모든 측면에서 요구 사항을 충족하고 비용 효율적이라는 것입니다.”
파열 강도 시험기의 사양
모델 번호 1. CV.142.01 CV142 HydroBurst 파열 강도 시험기
테스트 모드: 고정 속도 파열, 고정 압력 파열, 고정 팽창 파열, 고정 시간 파열.
측정 범위:
0-10MPa ±1%(테스트 컵 ≤ 10cm²)
0-3MPa ±1%(테스트컵 포함 = 50cm²)
0-1MPa ±1%(시험컵 포함 = 100cm²)
테스트 속도: 50-500 ml/min.
유압 매체: 7.HY.004 글리세린 500ml/1개

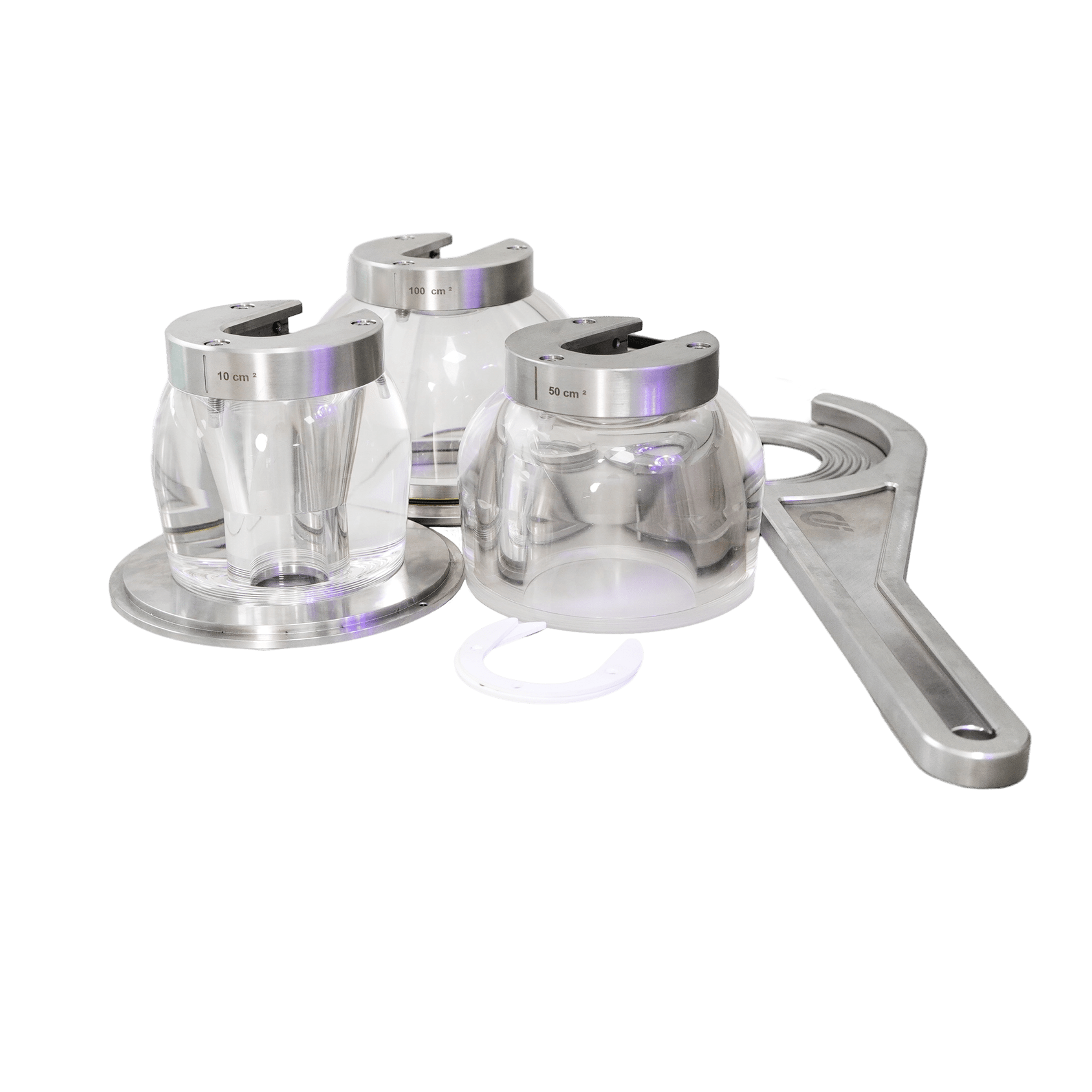

테스트 컵 모드, 고정 장치 모드 및 관련 치수
테스트 컵 1(표준) 2.Z.CV.142.01 7.3cm²(Dia.30.5mm±0.2mm)
하부 고정 베이스 1(표준) 2.Z.CV.142.11 7.3cm²(Dia.30.5mm±0.2mm)
테스트 컵 2(옵션) 2.Z.CV.142.02 7.55cm² （Dia. 31mm±0.2mm)
하부 고정 베이스 2(옵션) 2.Z.CV.142.12 7.55cm² （Dia. 31mm±0.2mm)
테스트 컵 4(옵션) 2.Z.CV.142.04 10cm² （Dia. 35.7mm±0.2mm)
하부 고정 베이스 4（옵션） 2.Z.CV.142.14 10cm² （Dia. 35.7mm±0.2mm)
테스트 컵 5(옵션) 2.Z.CV.142.05 50cm² （Dia. 79.8mm±0.2mm
하부 고정 베이스 5（옵션） 2.Z.CV.142.15 50cm² （Dia. 79.8mm±0.2mm)
테스트 컵 6(옵션) 2.Z.CV.142.06 100cm² （Dia. 113mm±0.2mm)
하부 고정 베이스 6（옵션） 2.Z.CV.142.16 100cm² （Dia. 113mm±0.2mm)
테스트 다이어프램(옵션) 4.M.020 Dia. 148mm * 1.6mm(10개/상자)
최대 확장 높이: 65mm ±1mm(50cm²의 테스트 컵을 사용하면 70mm ± 1mm에도 사용할 수 있음)
작동 환경: 온도: 20°C ±5°C, 습도: 50%~70%.
설치조건 : 공기공급압력 5~8 bar
(공기가 깨끗하고 건조한지 확인하십시오).
출력 220V 5A / 110V 10A 50/60Hz
무게 130kg
외형 치수 830*500*660mm(L*W*H)
HydroBurst 파열 강도 시험기의 표준
FZ/T 01030-2016 방법 B
GB∕T 7742.1-2005
ISO 13938-1-2019
ASTM D3786/D3786M-18(2023)
EN 12332-2-2002
| 표준/사양 | FZ/T01030-2016 방법 B | GB∕T7742.1-2005 | ISO13938-1-2019 | ASTMD3786/3786M-18(2023) | EN 12332-2-2002 | |
| 테스트 픽스처 | 7.3cm2 (Φ30.5mm) | √ | √ | √ | √ | - |
| 7.55cm2 （Φ31±0.75mm） | - | - | - | √ | - | |
| 1cm2 (Φ35.7±0.5mm) | - | √ | √ | - | √ | |
| 50cm2 (Ø79.8mm) | - | √ | √ | - | - | |
| 100cm2 (Φ113±1mm) | - | √ | √ | - | √ | |
파열 강도 시험기의 시험 원리
당사의 패브릭 파열 강도 시험기는 패브릭 시편을 변형 가능한 필름에 단단히 고정하여 작동합니다. 그런 다음 디지털 파열 강도 시험기가 필름에 유압을 가하여 패브릭이 파열될 때까지 확장되도록 합니다. 파열 강도 장치는 샘플을 파열하는 데 필요한 총 압력과 필름을 변형하는 데 필요한 압력의 차이를 측정하여 패브릭의 확장 강도를 계산합니다. 이 신뢰할 수 있고 정확한 방법은 패브릭 내구성과 확장 강도를 정확하게 평가하여 당사의 시험기를 전문적인 섬유 테스트 애플리케이션에 이상적으로 만듭니다.
직물의 파열강도 시험의 의의
인장 강도 시험은 니트 소재와 레이스와 같이 파열 강도 시험이 더 적합할 수 있는 특정 직물에는 그다지 관련이 없습니다. 직물이 파손되면 일반적으로 경사, 위사 및 대각선 방향으로 압력을 받습니다. 예를 들어, 위사 니트 유형과 같은 일부 니트 직물은 가로 방향으로 수축하는 동안 선형 방향으로 늘어나며 이 두 방향은 서로 영향을 미칩니다. 인장 강도 시험에서는 경사, 위사 및 대각선 방향을 개별적으로 평가해야 하는 반면, 파열 강도 시험은 단일 평가에서 직물의 전체 강도를 포괄적으로 평가합니다.
Welcome to 테스 텍스 – 전문적인 파열 강도 시험기 제조업체 - 파열 시험기가 판매 중입니다. 파열 강도 시험기 가격은 저희에게 문의하세요. 저희는 합리적인 유압 파열 강도 시험기를 제공합니다. 또한 직물, 종이, 판지 등의 파열 강도에 대한 지식을 얻을 수 있습니다. 파열 강도 시험기 및 파열 강도 시험기 pdf 블로그 방문.
15는 대한 리뷰 파열강도 시험기 | 자매회사인 ChiuVention이 개발한 스마트 기기입니다.
당신은해야합니다 로그인 리뷰를 게시합니다.
용어 및 정의
테스트 영역: 링 그리퍼에서 시편의 영역을 나타냅니다.
파열 압력 또는 파열 시 명명된 압력: 시편이 파열될 때까지 하부 가스켓 다이어프램과 함께 유지되는 시편에 가해지는 최대 압력.
파열 강도, 파열 강도라고도 함: 평균파열압력에서 다이어프램 압력을 뺀 압력.
다이어프램 압력: 시편이 없을 때 시편의 평균 파열 팽창을 달성하기 위해 다이어프램에 가해지는 압력.
파열 팽창은 파열 시 팽창이라고도 합니다. 파열 높이 또는 파열 부피의 형태로 표시되는 파열 압력 하에서 시편의 팽창 정도.
파열 시 높이: 팽창 전 시편의 상단 표면과 파열 압력에서 시편 상단 사이의 거리.
버스트 시 볼륨: 파열 압력에 도달할 때 필요한 액체 부피.
파열 시간: 원단 샘플이 팽창하여 터지는 시간
시험 원리
시험편은 다이어프램과 시험편을 확장하기 위해 액체 압력이 가해지는 확장 가능한 다이어프램에 고정됩니다. 액체의 부피는 시편이 파열될 때까지 일정한 속도로 증가하며 파열강도 및 파열팽창을 측정할 수 있습니다.
샘플링
샘플은 제품의 표준 또는 관련 계약에 따라 채취해야 합니다. 직물을 대표하지 않는 접힘, 주름, 직물 가장자리 또는 영역은 샘플 표면에 나타나서는 안 됩니다. 테스트는 일반적으로 샘플을 절단할 필요 없이 클램핑 시스템을 작동하여 수행할 수 있습니다.
시험 절차
시험 전에 시료는 관련 표준에 따라 이완된 상태에서 컨디셔닝을 거쳐야 합니다. 시험하는 동안 시험에 필요한 지정된 조건과 분위기에서 시편을 유지하십시오.
주1: 시험면적은 대부분의 직물, 특히 편직물의 경우 50c㎡이어야 한다. 다만, 공업용 원단과 같이 경험과 사전시험에 의한 저신율의 원단은 시험면적이 100c㎡ 이상이어야 한다.
참고 2: 비교 실험은 시험 면적과 부피의 동일한 증가율로 수행해야 합니다.
일정한 부피 증가율을 100cm3/min에서 500cm㎡3/minin 사이로 설정합니다. 또는 사전 테스트를 수행하고 테스트의 파열 시간을 20s±5s로 조정합니다.
평면의 변형을 피하기 위해 평평하고 장력이 없는 상태로 다이어프램에 시편을 놓습니다. 손상을 방지하고 시험 중 미끄러지는 것을 방지하기 위해 클램핑 링으로 시편을 조입니다. 팽창 기록 장치를 XNUMX으로 조정하고 장비의 요구 사항에 따라 안전 덮개를 조입니다. 시편이 파괴될 때까지 압력을 가합니다.
시편이 파손된 후 즉시 기기를 재설정하고 파열 압력, 파열 높이 또는 파열 부피를 기록합니다. 시편의 손상된 부분이 클램핑 링의 가장자리에 가까우면 그 사실을 기록해야 합니다.
다음으로 천의 다른 부분에 대해 테스트를 반복합니다. 최소 5개의 테스트 샘플을 채취해야 합니다. 구매자와 판매자가 합의하면 테스트 샘플을 늘릴 수 있습니다.
다이어프램 압력 측정
다이어프램은 위에서 언급한 실험 조건에서 평균 파열 높이 또는 부피에 도달할 때까지 계속 팽창합니다.
습윤 테스트
습윤 시험에서 시편은 18 또는 22℃의 XNUMX단계 물에 함침되어야 한다. 액체에서 표본을 꺼내고 흡수지를 사용하여 과도한 물을 흡수합니다.
시험 보고서
시험성적서에는 일반적인 내용과 시험결과를 표시하는 것이 필수입니다.
일반 내용
가) 번호
b) 표본 및 샘플링 절차에 대한 설명(필요한 경우)
c) 확장기의 모델 번호.
d) 테스트 영역.
e) 부피 증가율 또는 팽창 및 파단 시간.
f) 시험편의 수, 손상된 그리퍼 및 폐기된 시험
g) 팽윤 성능의 관찰(예: 하나 또는 두 개의 실 방향 손상)
h) 시편의 상태(컨디셔닝 또는 습윤 상태)
i) 데이터의 모든 편차.
시험 결과
a) 평균 팽윤 강도
b) 평균 팽창 높이.
c) 평균 팽창 부피(필요한 경우).
d) 관련 변동 계수 CV 값(필요한 경우)
e) 관련 신뢰 구간(필요한 경우).
A: 테스트 원칙:
인장 강도 시험: 시편은 고정된 받침대 위의 원형 고정구에 고정됩니다. 구형 플런저는 일정한 속도로 수직으로 움직이며 시편이 파열될 때까지 밀어냅니다. 시편을 파열하는 데 필요한 힘은 볼 파열 강도로 측정됩니다.
파열 강도 시험: 시편을 신축성 있는 다이어프램에 고정하고 다이어프램 아래에 액체 압력을 가하여 다이어프램과 시편이 모두 팽창합니다. 시편이 파열될 때까지 액체의 양을 일정한 속도로 늘려 파열 강도와 파열 팽창을 측정합니다.
테스트 장비:
인장 강도 : 직물 인장 강도 시험기
파열 강도: 유압 파열 강도 시험기 또는 공압 파열 강도 시험기.
질문: 유압 및 공압 파열 강도 시험기는 어떤 재료에 가장 적합합니까?
유압식: 가죽, 기술 섬유, 지오텍스타일과 같은 견고한 직물에 적합합니다.
공압식: 니트나 직물과 같은 가벼운 원단에 이상적입니다.
질문: 유압 및 공압 파열 강도 시험의 차이점은 무엇입니까?
A: 압력 매체:
유압 파열 강도 시험기: 액체(물이나 오일 등)를 압력 매체로 사용합니다.
공압 파열 강도 시험기: 공기를 압력 매체로 사용합니다.
압력 적용:
유압 파열 테스트: 보다 안정적인 압력을 제공하여 정밀한 테스트에 적합합니다.
공압 파열 테스트: 압력을 더 빠르게 적용하므로 신속한 테스트에 적합합니다.
적용 범위 :
유압 파열 테스트: 야외 장비, 텐트, 방수 소재 등 두꺼운 코팅 원단에 일반적으로 사용됩니다.
공압 파열 테스트: 운동복, 속옷, 의료용 섬유와 같은 가볍고 통기성이 좋은 원단에 사용됩니다.
장비 비용:
유압식 파열 시험기: 더 복잡하고 비용이 많이 듭니다.
공압 파열 시험기: 더 간단하고 일반적으로 비용이 저렴합니다.
질문: 원단 버 강도 시험 결과에 영향을 미치는 요소는 무엇입니까?
A: 원단의 두께, 섬유 구성, 직조 과정, 수분 함량, 온도와 습도와 같은 테스트 조건은 각각 결과에 큰 영향을 미치는 역할을 합니다.
질문: 비표준 샘플 사양을 사용하면 어떤 문제가 발생할 수 있습니까? 다양한 표준에 대한 샘플링 요구 사항은 무엇입니까?
A: 네, 비표준 샘플 사양을 사용하면 문제가 발생할 수 있습니다. 샘플 치수, 두께 또는 절단이 표준 요구 사항을 충족하지 않으면 테스트 결과가 일관되지 않을 수 있습니다. 샘플 사양이 표준을 준수하는지 확인하는 것이 필수적입니다.
GB/T 7742.1—2005: 샘플 직경은 30-50mm, 최소 샘플 수는 5개입니다.
ASTM D3786/D3786M:2013: 샘플 직경 30-40 mm, 샘플 5-10개.
ISO 13938-1:2019: 최소 50개의 샘플을 포함하는 5mm의 샘플 직경.
질문: 시험막의 노화나 손상이 시험 결과에 영향을 미칩니까?
A: 네, 노후화되거나 손상된 테스트 멤브레인은 압력을 고르게 분배할 수 없으므로 파열 강도 테스트 결과가 부정확할 수 있습니다. 테스트 멤브레인은 정기적으로 교체해야 합니다.
질문: 멀렌 파열 강도를 측정하려면 멀렌 파열 테스터를 사용해야 합니까?
A: 네, Mullen Bursting Tester를 사용하는 것은 Mullen Bursting Strength를 정확하게 측정하는 데 필수적입니다. 이 테스터는 재료가 파열될 때까지 제어된 유압을 재료에 적용하도록 특별히 설계되어 파열에 필요한 힘에 대한 정확한 데이터를 제공합니다. Mullen Bursting Tester가 없다면 재료의 파열 강도를 일관되고 안정적으로 측정하는 것은 어려울 것이므로 섬유, 종이, 포장과 같은 산업에서 필수적인 도구가 됩니다.
질문: 종이의 파열강도에 영향을 미치는 요인은 무엇입니까?
A: 종이의 파열 강도는 섬유 구성, 밀도, 수분 함량, 두께, 캘린더링, 첨가제 및 제조 공정과 같은 요인의 영향을 받습니다. 섬유가 강하고 밀도가 높으며 최적의 수분 수준이 파열 강도를 높이는 반면, 종이가 두껍고 캘린더링 및 코팅이 더 두꺼울수록 내구성이 더욱 향상됩니다. 생산의 변화도 전체 강도에 영향을 미칠 수 있습니다.
