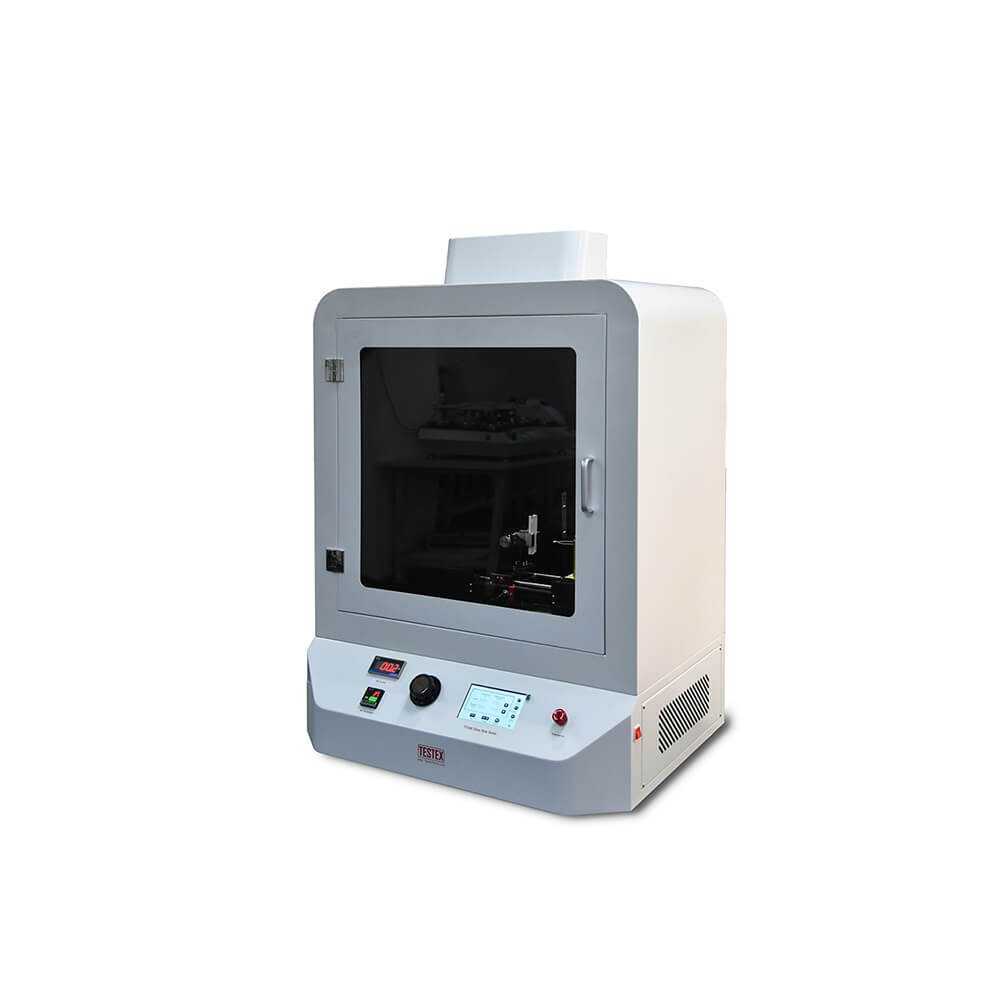

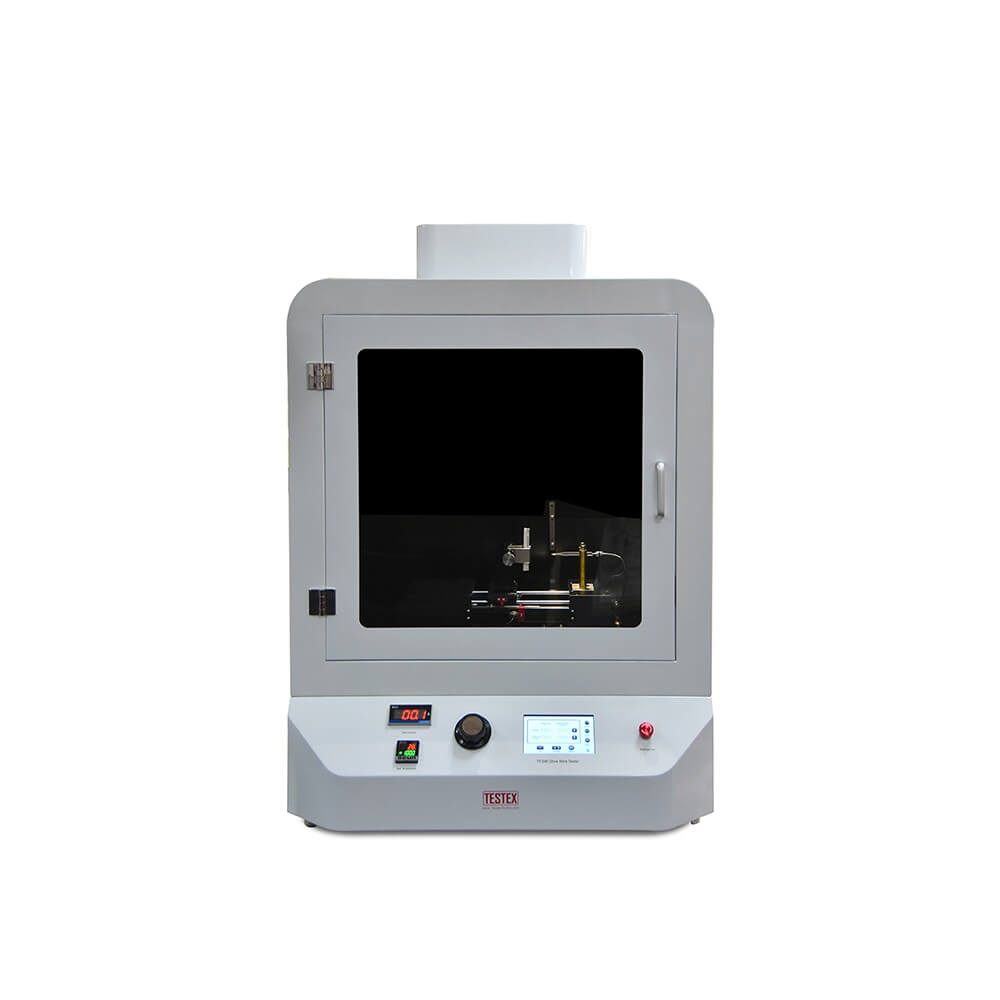

灼热丝测试仪TF346

灼热丝测试仪用于模拟加热元件或过载电阻或点火源等热源在短时间内产生的热应力,以确定电气零部件的火灾危险。 本灼热丝测试设备标准符合 IEC 60695-2-10、ASTM D6194、GB/T 5169.10-13。

广泛用于照明设备、低压电器、电工仪器等电子电气产品的检测。 作为领先的制造商,我们提供具有竞争力的灼热丝测试设备价格。

询价

描述

应用程序

灼热丝测试仪来确定 火灾危险 的电气零部件。 例如,过载、短路、连接不良或其他可能点燃并将火焰传播到另一部分的情况。 本仪器适用于测试电器电子产品的塑料和非金属绝缘材料零件、元件、家用电器零件,如开关外壳、继电器插座等。

TESTEX 灼热丝测试仪,使用间接方法。 (称为 IEC 方法,与 UL94 方法中定义的直接方法相比)。 该装置在一段时间内对样品施加热量,模拟过载的电阻器或其他点火源,以尽可能接近地再现实际发生的情况。

另外,我们有 其他可燃性测试设备 满足不同的测试范围和要求,它们符合 ASTM D1230、FTMS191-5908、BS EN71-2:2006、ISO 15025、FMVSS 302、ASTM D6413、UL HB 等。

测试原理

灼热丝测试设备模拟设备内部的绝缘材料被点燃的可能性,这些材料容易因热线而导致火焰蔓延。 在一定的条件下,例如流过导体的故障电流、元件过载、接触不良等,某些元件会达到一定的温度,导致附近的零件着火。

规格

  • 灼热丝Ø4mm±0.04mm Ni / Cr(80/20),标准
  • 温度范围:室内温度~960°C,可调
  • 样品压力:1N±0.2N
  • 测试速度:18±3 mm/s
  • 测试模式自动控制,独立抽搐
  • 腔体≥0.5m³
  • 控制单片机+触摸屏控制

项目特色

  • 配备自动控制系统。 启动后,装载试样的小车会自动运行到焦丝处,达到设定的焦丝时间后自动返回,操作方便。
  • 该单元具有带时间和温度的数字显示的照明单元,大观察窗和黑色墙壁,因此易于观察和记录。
  • 带有热电偶的温度控制器可以准确测量辉光片的温度。
  • 全自动仪器有一个由保险丝和微型断路器完全保护的控制单元电路,外部还有一个大盒子,以最大限度地提高操作员的安全性。

重量

123 kg

电力

220 / 110 V50 / 60赫兹

尺寸

长度:1130 毫米宽度:570 毫米高度:1200 毫米

标准

IEC 60695-2-10ASTM D6194GB / T 5169.10〜13

GWIT、GWFI、GWT的区别

GWT 由 IEC 60335 中的三个测试(GWIT、GWFI 和 GWT)组成,它们略有相似但不相同,可以区分如下。

  1. GWFI:灼热丝可燃性指数

GWFI 是对点火温度的测试。 如果样品的火焰在取出灼热丝后30秒内熄灭,样品没有被样品下方的包装纸点燃,样品没有点燃,则此温度可记录为合格。

  1. GWT:灼热丝测试

GWT 和 GWFI 测试相似,因为它们都使用上述条件来确定在选择特定温度后是否通过测试。

  1. GWIT:灼热丝点火温度

GWIT 是当加热元件与样品接触时材料点燃和燃烧超过 5 秒的最低温度。 (点火时间≥ 5 秒判定为燃烧)。

欢迎来到TESTEX——专业的纺织品检测仪器供应商—— 灼热丝测试仪TF346 正在销售中,请联系我们以获取详细的报价。

2评论 灼热丝测试仪TF346

  1. 范文

    效果很好,非常易于使用。

  2. 伦道夫范妮

    灼热丝测试仪价格合理。

留下客户评论

IEC 60695-2-10:灼热丝测试设备和通用测试程序(灼热丝测试方法)


灼热丝测试仪定义


灼热丝试验机按照IEC60695-2-10、GB/T5169.10、ASTM D6194标准中《灼热丝试验方法》的要求设计制造,模拟由热源或点火源引起的热应力如发热元件或短时间内的过载电阻。

塑料灼热丝试验是为了确定对防火绝缘部件的抵抗力。 灼热丝测试模拟了塑料材料与过热部件接触时会发生什么情况。

测试规格


灼热丝测试仪适用于照明设备,电器,家用电器,机床,电动机,电动工具,电子仪器,信息技术设备,电连接器等电气和电子产品的点火测试。适用于绝缘材料,工程塑料或其他固体可燃材料行业。

灼热丝测试仪的工作原理


将镍铬丝(U型灼热丝头)用大电流加热到规定的试验温度后,将试样在规定的压力下热烫30s。 电气和电子设备的着火风险是根据测试材料和被褥是否燃烧以及是否燃烧来确定的。 测试完成后记录燃烧时间、着火时间、火焰熄灭时间和可燃性指标。

灼热丝测试程序


应首先设置灼热丝温度。 加热灼热丝达到所需温度。

移动灼热丝与样品接触。

记录结果符合灼热丝测试标准。

如果您想知道灼热丝测试仪的价格,请随时与我们联系。

预防与维护



  • 建议使用稳压电源,否则会因电压波动过大而导致温度变化。

  • 焦丝不宜长时间在高温下工作,以免缩短热电偶的使用寿命。 每次使用后应及时降低电流或断开电源。

  • 试验结束后,应在断电的情况下清洁燃烧室,注意不要与热电偶和烧焦的导线发生碰撞。

  • 测试完成后,可使用排风扇将燃烧产生的废气排出,但测试过程中请勿开启风扇,否则可能会影响测试结果。

  • 如需维修,特别是更换烧焦线时,应注意重新拧紧已设置的螺丝,否则会因接触不良影响电流电路,接口处会产生高温。 更换零件后,用户应拧紧所有螺钉。

  • 本机具有超温保护功能,达到设定温度时自动断开加热电路。 因此,预设温度不得低于正常工作温度,否则将无法正常工作。




[contact-form-7 id="16355" title="查询"]







    请通过选择证明来证明你是人类.

    问:什么是灼热丝?

    答:灼热丝是灼热丝测试仪的部件之一。 在测试期间,灼热丝用于预热到所需温度。



    问:您有一些有关标准的文件吗?

    答:我们可以提供IEC 60695-2-10 PDF和灼热丝测试UL746A PDF。 请通过电子邮件与我们联系。
