L'Universal Tensile Tester, noto anche come Tensile Strength Tester, Universal Testing Machine (UTM) o Universal Tensile Testing Machine, è un dispositivo servo-azionato da CA altamente accurato e affidabile, progettato per varie applicazioni di collaudo dei materiali, come tessuti, pelle, calzature, ecc. Dotato di viti a sfere di precisione, questo tester di trazione garantisce una forza di trazione stabile, migliorando sia la stabilità che l'accuratezza dei risultati del test.
L'apparecchiatura per prove di trazione è dotata di una solida compatibilità software che fornisce metriche di prova dettagliate, tra cui spostamento, forza massima, allungamento e stress, per soddisfare diverse esigenze di prova. Con un'attenzione alla sicurezza, il tester di trazione per tessuti incorpora vari design di sicurezza per proteggere sia lo strumento che l'operatore durante l'uso.
Progettato per soddisfare gli standard internazionali quali ISO 9073-3, ISO 13934-1/2, ASTM D5034, ASTM D5035, ISO 3377-2, ISO 13937-3, FZ/T 01030 e GB/T 19976, questo Tensile Strength Equipment garantisce la conformità ai requisiti di prova globali. Con diversi dispositivi, il tensile tester può facilmente adattarsi a vari materiali, offrendo opzioni di prova flessibili in numerosi settori.
Descrizione
Caratteristiche del tester di trazione del tessuto
Maggiore accuratezza dei test
Il servoazionamento CA e la vite a ricircolo di sfere raggiungono una forza di trazione stabile e costante, con una precisione della forza entro l'1%, quindi il tester di trazione SmartPull garantisce l'affidabilità e la ripetibilità dei risultati delle prove di trazione.
Garanzia di sicurezza per l'intero processo di test
Il misuratore di resistenza alla trazione del tessuto SmartPull è dotato di un sistema di allarme intelligente e attivo per lo spostamento e la coppia, di un dispositivo di arresto di emergenza e di sovraccarico e di un dispositivo di limitazione della corsa verso l'alto e verso il basso; questa macchina per prove di trazione mantiene sempre il processo di prova sicuro e stabile.

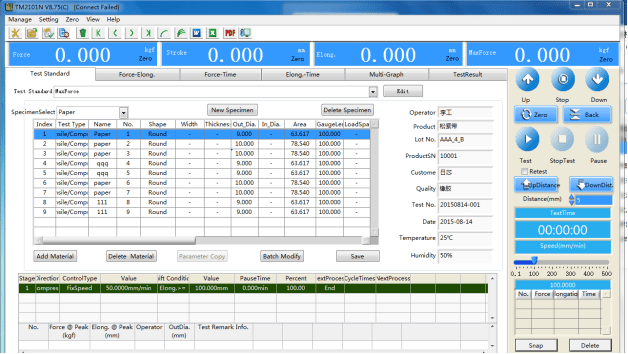

Potente software
Il software di test di questa macchina per prove di trazione universale può essere applicato a diverse lingue e può presentare lo spostamento, la forza massima, l'allungamento, lo stress, lo stress massimo, lo stress di flessione, la velocità e altri risultati di test. Cioè, ottenere una valutazione più completa e obiettiva delle proprietà tessili.
Applicabile fino a una serie di standard
Questo tester di resistenza alla trazione si applica a molti standard di prova, come ISO 3377-2, ISO 13934-1/2, ISO 13937-2/3, ISO 20932-1, ASTM D5034, ASTM D5035, ASTM D5587, GB/T3917.2, FZ/T 01030, ISO 9073-4, ISO13934-1/2, ISO 9073-3, ISO 13937-2/3, ISO 4674-1, GB/T 3917.4, GB/T 3923.1, ISO 2062, ASTM D6797, GB/T 19976 .
Facilità d'uso
Il tester di trazione SmartPull è molto facile da usare. Pinza pneumatica multifunzionale, sostituisce semplicemente le clip per completare diversi test, facile e veloce da sostituire. Le prove di trazione e le prove di rottura superiore non necessitano di sostituire il sensore.
Design unico
Il tester di trazione SmartPull ha un design dall'aspetto unico combinato con un senso di tecnologia, una superficie resistente ai graffi ed è durevole.
User-friendly
Il design del taglio laterale è intuitivo e salvaspazio, consentendo una misurazione più efficace di resistenza alla trazione in tessuti.
Applicazione del tester di trazione del tessuto
Questo Universal Tensile Tester è specificamente progettato per testare tessuti, pelle, calzature, gomma, pellicole laminate, materiali di imballaggio, tubi, nastri intrecciati, materiali compositi e altro ancora. È in grado di condurre un'ampia gamma di test, tra cui test di tensione, compressione, piegatura, strappo, taglio, spellatura e rottura della parte superiore. TESTEX è un affidabile produttore di macchine per prove di trazione, con i nostri prodotti attualmente in uso in oltre 60 paesi e regioni in tutto il mondo. Inoltre, offriamo prove di trazione a doppia colonna per applicazioni che richiedono test di capacità più elevata.
Specifiche del tester di trazione del tessuto
Capacità di prova: 250 kg, 500 kg è opzionale e l'aspetto cambierà
Livello di prova: Classe 1
Corsa massima: 800 mm (senza dispositivo)
Precisione della corsa: ≤1%
Velocità di traslazione: 1 mm/min ~ 500 mm/min
Precisione della velocità: ≤1%
Intervallo di forza di prova: 0.2%~100%FS
Precisione della forza: ≤1%
Configurazione software (di serie):
versione A del sistema di test, con un test in un unico passaggio
Configurazione software (opzionale):
La versione C del sistema di test può realizzare un test in più fasi
Potenza 220/110 V 50/60 Hz
Peso 90 kg
Dimensioni 630*460*1470 mm (P*L*A)
Apparecchio e standard
Versione A:
ISO 9073-3, ISO 13934-1, ISO 13934-2, ASTM D5034,
ASTM D5035, GB/T 3923.1, GB/T 3923.2
GB/T 13773.1, GB/T 13773.2, GB/T 24218.3
(Agli standard sopra indicati sono abbinati morsetti da 25×25 mm, 25×50 mm,
25×75 millimetri)
Apparecchio e standard opzionali
Morsetti da 25×100 mm: ISO 9073-4 GB/T 3917.3
Morsetti da 50×75 mm: ASTM D5587
Dispositivo di strappo pelle: ISO 3377-2
Dispositivo di rottura superiore: ASTM D6797 FZ/T 01030 GB/T 19976
Dispositivo del filato: ISO 2062
Versione A+: ISO 13937-2 (campione largo 50 mm）ISO 13937-3
GB/T 3917.2 (campione largo 50 mm） GB/T 3917.5
Vongole da 25×200 mm: ISO 13937-4 ISO 4674-1 GB/T 3917.4
Versione C: ISO 13936-2, ASTM D4964 (apparecchio di tipo U)
Versione C+: ASTM D434 ASTM D1683 ISO 13936-1
ISO 20932-1( con morsetti lineari, oppure scegliere altri fissaggi e sostituire i
morsetti)
(Gli standard di cui sopra devono essere programmati in base ai requisiti di test forniti dai clienti.）
Accessori
Accessori standard: pin, manuali operativi, cavi di alimentazione, cavi di comunicazione, pannelli di controllo, fusibili
Accessori opzionali: piastra di campionamento
Configurazione del computer (facoltativo)
- CPU per Intel Celeron (Celeron) 2GHz o più CPU
- Memoria almeno 512 MB, più di 1 GB è migliore
- Spazio su disco rigido superiore a 2 GB
- Risoluzione del display di 1024 × 768 o più.
- Stampante compatibile con il sistema operativo (se sono richiesti report di output)
- Un sistema operativo applicabile per Windows XP, Windows 7, Windows 8, Windows 10 di Microsoft
- Se è necessario generare il report in formato Word ed Excel, è necessario installare le versioni Microsoft Office 2003, 2007 e 2010 del software Microsoft.
Perché scegliere il nostro tester di trazione
Rispetta rigorosamente gli standard
Tutti i dati per il tester di trazione soddisfano i parametri standard.
Coerenza con laboratori di terze parti internazionali
I dati del test sono paragonabili ai risultati dei test ottenuti da noti laboratori internazionali di terze parti.
Alta ripetibilità
Con lo stesso set di campioni e la stessa macchina per prove di trazione, e dopo più test, i risultati sono coerenti.
Elevata riproducibilità
Sia con lo stesso set di campioni, sia con macchine diverse dello stesso modello, dopo molteplici test di resistenza alla trazione, i risultati sono coerenti.
Maggiore durata
Per tutte le macchine di trazione prodotte da ChiuVention, prima della produzione in serie, vengono realizzati prototipi che devono superare il severo test di affidabilità, ovvero testati in ambienti difficili come alte e basse temperature, alta velocità e carico elevato, ecc., per garantire la durata di servizio prevista non inferiore a 10 anni.
Politica di garanzia trasparente e intuitiva
Macchine per test tessili, 14 mesi di garanzia gratuita (12 mesi di garanzia normale + 2 mesi di spedizione). E tutti i pezzi di ricambio, 3 mesi di garanzia gratuita.
Forniamo supporto per l'intero ciclo di vita delle macchine per prove di trazione universali, quindi non esitare a contattare il nostro team di assistenza per qualsiasi domanda tu possa avere.
Come scegliere un misuratore di trazione?
1. La macchina per prove di trazione universale deve essere selezionata in base allo standard adottato e alla regione in cui viene venduta.
Poiché diverse regioni adottano standard diversi, di solito, i clienti europei accettano ampiamente il sistema di standard ISO, i clienti americani riconoscono ampiamente il sistema di standard AATCC e ASTM, mentre i clienti giapponesi sono più inclini al sistema di standard JIS. In genere, i produttori di macchine per prove di trazione su tessuto indicheranno nel manuale del prodotto quali standard si applicano, certamente, puoi consultare il produttore.
2. Considerare l'intervallo di tensione del materiale di prova (massima resistenza alla trazione).
La differenza nell'intervallo di tensione del materiale da testare determinerà la dimensione del sensore e la struttura della macchina per prove di resistenza alla trazione, ma ovviamente ciò ha poco effetto sul prezzo (ad eccezione del tipo a doppia colonna). Per le prove generali di trazione sui tessili è sufficiente una tensione massima di 200 N. Pertanto, l'acquisto di una macchina di tensionamento a colonna singola può essere. Macchina di trazione universale TESTEX tensione massima di 2500 N, una gamma più ampia di applicazioni; se la tensione massima deve superare i 5000 N è necessario scegliere un tipo a doppia colonna.
3. In base al test è necessario scegliere la corsa massima adeguata.
Di solito, la corsa massima è la distanza tra l'attrezzatura superiore e quella inferiore (corsa di prova) + l'altezza dell'attrezzatura superiore + l'altezza dell'attrezzatura inferiore + l'altezza del sensore. Poiché materiali di prova diversi necessitano di dispositivi diversi, scegliere un buon dispositivo per conoscere la corsa di prova specifica. Nei test tessili generali, la corsa può essere di 600-800 mm. È possibile selezionare un allungamento del materiale superiore al 1000% con corsa 1000 o 1200 mm.
Per maggiori informazioni sul costo di una macchina per prove di trazione, si prega di raggiungere us per chiedere informazioni sugli sconti on nostro tessuto resistente alla trazione tester. Anche noi offrire una varietà of macchine per prove di trazione.
Inoltre, puoi anche saperne di più su nostra sorella marca di macchine per prove tessili.
Commenti 5 per Tester di trazione | Un nuovo strumento sviluppato dalla consociata ChiuVention.
Devi essere connesso per pubblicare un commento.
La definizione
Un tester di trazione, chiamato anche macchina per test di materiali universale, è un tipo di tester utilizzato per aggiungere la forza meccanica ai tessuti sotto il test delle loro proprietà meccaniche come carico statico della strumentazione, trazione, compressione, flessione, taglio, strappo e buccia. È anche adatto per testare varie proprietà fisiche e meccaniche di lastre di plastica, tubi, profili, film plastici e gomma, fili e cavi, acciaio, fibra di vetro e altri materiali, diventando una macchina di prova indispensabile per aumentare lo sviluppo dei materiali, insegnare la ricerca, controllo di qualità e altri aspetti. Il dispositivo è un componente cruciale del tester. E materiali diversi richiedono dispositivi diversi, che svolgono un ruolo importante nel completare il test senza intoppi e nell'accuratezza del risultato del test.
Oggetto di prova
Il tester di trazione è principalmente applicabile per determinare la resistenza alla trazione di materiali metallici e non metallici soggetti a compressione, flessione, taglio, peeling, strappo, ecc, come gomma, plastica, fili e cavi, cintura di sicurezza, cintura assicurativa, profili in plastica , bobina impermeabile, rame e così via.
Caratteristiche primarie
Misurare lo spostamento dal codificatore fotoelettrico importato. Il controller adotta una struttura di microcomputer a chip singolo incorporata. All'interno della macchina è presente un potente software di misurazione e controllo che integra le funzioni di misurazione, controllo, calcolo e memorizzazione in un unico sistema. Può anche eseguire il calcolo automatico di sollecitazione, allungamento (necessita di essere dotato di un estensimetro), carico di rottura e modulo elastico e persino statistiche sui risultati. Inoltre, ha la funzione di registrare la forza massima, il punto di frattura, la forza e l'allungamento nel punto specificato. È inoltre caratterizzato dalla visualizzazione dinamica del processo di prova e della curva di prova da parte del computer utilizzato per l'elaborazione dei dati. Una volta completato il test senza alcun errore, è possibile rianalizzare e rieditare i dati allargando la curva secondo il modulo di elaborazione grafica. Infine, puoi stampare il rapporto che indicherà che le prestazioni del prodotto hanno raggiunto il livello avanzato internazionale.
Settore applicativo
Il tester di trazione è ampiamente utilizzato in un'ampia gamma di settori, come la misurazione e l'ispezione di qualità, gomma e plastica, metallurgia e acciaio, produzione di macchinari, apparecchi elettronici, produzione di automobili, fibre tessili e chimiche, arbitrato commerciale e reparti di supervisione tecnica , petrolchimico e così via.
Note:
一 Quando si aggiunge il carico sulla macchina per prove di trazione, il tremolio del puntatore mantiene o interrompe il funzionamento di tanto in tanto. Ci sono tre ragioni per questa situazione.
C'è usura nell'ingranaggio della frizione che deve essere riparato o sostituito.
La rondella in pelle del disco di frizione o della molla è usurata, che deve essere sostituita con un'altra rondella in pelle o molla.
Lo spostamento dell'impugnatura di manipolazione deve regolare l'impugnatura di manipolazione in modo che corrisponda bene alla scanalatura del dente.
二 Quando il pendolo della macchina per prove di trazione ritorna alla posizione originale troppo velocemente o lentamente. Ci sono anche tre ragioni per questa situazione.
1 il blocco della valvola tampone non è posizionato correttamente: regolare la valvola tampone nella posizione appropriata.
2 La viscosità dell'olio idraulico è troppo bassa o troppo alta: occorre sostituire l'olio idraulico con la viscosità adeguata.
3 c'è imbrattamento nella valvola tampone, nel tubo dell'olio o nell'olio idraulico: pulire la valvola del tampone e il tubo dell'olio. dovrebbe sostituire l'olio idraulico.
Manutenzione della macchina
1 Controllare regolarmente le viti nell'area della mascella. Se si allentano, dovresti stringerli in tempo.
2 La superficie di scorrimento della piastra in acciaio a contatto con il rivestimento e la superficie della scanalatura a coda di rondine sul rivestimento devono essere mantenute pulite e regolarmente rivestite con uno strato sottile di grasso MoS2 (bisolfuro di molibdeno).
3 Controllare regolarmente la trasmissione del pignone. Se si allentano, ritensionare la puleggia tendicinghia.
4 Se non è necessario utilizzare la macchina per un lungo periodo, chiudere il controller e il computer.
5 A seconda dell'uso della macchina e della durata dell'olio, sostituire regolarmente il filtro di aspirazione dell'olio e l'elemento filtrante, l'olio idraulico e controllare regolarmente se ci sono perdite d'olio nell'host e nella fonte di olio. Se si riscontrano perdite d'olio, l'anello di tenuta o la guarnizione combinata devono essere sostituiti in tempo.
Principio di prova
Un'estremità del campione da testare è trattenuta dalla pinza superiore e l'altra estremità viene applicata con il precarico standard prescritto. Viene bloccato dalla pinza inferiore. La pinza inferiore allunga il campione a una velocità costante durante il test e la pinza inferiore scende a uno spostamento che è l'allungamento del campione. La forza di trazione sul campione viene convertita in segnale elettrico dal sensore collegato alla pinza superiore, che viene amplificato dall'amplificatore e convertito dal convertitore A/D, e la forza sul campione durante il processo di stiro viene calcolata dal microcontrollore e il grafico dati corrispondente viene emesso come riferimento.
Procedure di prova (prendendo come esempio la prova di trazione tessile)
(1) Preparazione dei campioni. In base alla specie di tessuto, scegliere la forma della striscia reattiva, tagliare il campione in base alla dimensione del campione specificata e la direzione della lunghezza deve essere parallela all'ordito (riga longitudinale) o trasversale (o colonna orizzontale) del tessuto. Ogni campione di ordito e direzione di trama campioni almeno 5 pezzi, e nelle condizioni atmosferiche standard per regolare il bagnato 4h.
(2) Preparare una macchina per prove di trazione. A seconda della forma del tessuto con l'apposito dispositivo di fissaggio.
(3) in base ai requisiti, regolare la distanza tra i morsetti superiore e inferiore (lunghezza di serraggio) e la velocità di allungamento.
(4) Bloccare il campione. In primo luogo, bloccare un'estremità del campione al centro del morsetto superiore, quindi posizionare l'altra estremità del campione al centro del morsetto inferiore e raddrizzarlo sotto precarico; quindi serrare il morsetto inferiore (o utilizzare il metodo di bloccaggio allentato).
(5) Avviare il pulsante per avviare test ripetuti ed emettere il grafico delle informazioni sui dati.
250 kg, 500 kg è facoltativo.
Qual è la capacità di forza massima per le apparecchiature per prove di trazione a colonna singola e a colonna doppia?
Le attrezzature per prove di trazione a colonna singola sono adatte a forze fino a 500 kg, mentre quelle a doppia colonna possono sopportare fino a 1000 kg per materiali più impegnativi.
3. Quali tipi di materiali sono adatti per i test con un misuratore di resistenza alla trazione del tessuto a colonna singola (inferiore a 500 kg/5000 N)?
I misuratori di resistenza alla trazione del tessuto a colonna singola sono ideali per materiali non metallici che richiedono prove di forza inferiori, tra cui:
- Spugna, gomma, plastica, tubi flessibili, pellicole di plastica
- Nastro, silicone, cavi di alimentazione, spine, fili
- Pelle, tessuto, tessuti, cinturini per orologi
- Assorbenti igienici, tessuti a rete e materiali simili.
4. Quali tipi di materiali devono essere testati con una macchina di trazione universale a doppia colonna (da 500 kg/5000 N a 200 kN/20 tonnellate)?
Le macchine di trazione universali a doppia colonna sono adatte per materiali che richiedono prove di forza più elevate, come:
- Nylon, geotessili, geomembrane, fogli di rame
- Viti, dadi, fili di acciaio, molle
- Cavi, fibre ottiche, acciaio inossidabile, leghe di alluminio
- Catene, cerniere, cartone, materiali per binari e materiali metallici e non metallici impegnativi.
5. Quando dovrei scegliere uno strumento di prova di trazione a colonna singola anziché uno a doppia colonna?
Scegli un tester a colonna singola per materiali con requisiti di forza di prova inferiori, come materiali morbidi (ad esempio tessuti, pellicole di plastica). Opta per un tester a doppia colonna quando sono necessarie maggiore accuratezza e capacità di forza per materiali più resistenti o più tecnici (ad esempio metalli, tessuti ad alta resistenza).
6. In che modo la velocità di carico influisce sulle proprietà di trazione?
La velocità con cui viene eseguita una prova può avere un effetto significativo sulle proprietà di trazione. Materiali come plastica, polimeri, acciai presentano proprietà di trazione molto sensibili ai tassi di test. Di conseguenza, questi tipi di materiali hanno resistenze alla trazione più elevate e valori di allungamento inferiori a velocità più elevate.
I metodi di prova standardizzati sviluppati per questi materiali spesso specificano una velocità di carico o un intervallo entro determinati limiti. Per ottenere risultati accurati e ripetibili, è fondamentale mantenere la stessa velocità di carico durante il test di questi materiali.
Si consiglia di seguire i programmi di calibrazione consigliati per garantire che i dispositivi di misurazione del carico e della deformazione forniscano risultati accurati e ripetibili.
7. In che modo l'allineamento del provino influisce sulle proprietà di trazione?
Quando un provino è correttamente allineato, i dispositivi di prova superiore e inferiore sono in linea retta con la direzione della forza, il treno di carico e tra loro. Inoltre, il provino viene bloccato tra le ganasce di presa superiore e inferiore sulla stessa linea centrale.
8. Quali sono i problemi più comuni che si verificano durante le prove di trazione del tessuto?
Tra i problemi più comuni rientrano la presa impropria del campione, il disallineamento, gli errori di calibrazione della macchina e fattori ambientali come l'umidità, che possono influenzare i risultati del test.
9. Con quale frequenza deve essere tarata la macchina per prove di trazione?
Si consiglia di calibrare la macchina almeno una volta all'anno, o più frequentemente a seconda dell'utilizzo, per mantenere l'accuratezza dei risultati dei test.
10. Durante la prova di trazione del tessuto, quale tessuto offrirà maggiore resistenza, liscio o satinato? Perché?
L'armatura satin ha più punti flottanti dell'armatura semplice, quindi nell'armatura semplice l'assistenza del filo trasversale sarà maggiore rispetto all'armatura satin nell'armatura longitudinale. Quindi l'armatura semplice ha una maggiore resistenza alla trazione.
11. Come posso scegliere tra i misuratori di trazione per tessuti a colonna singola e a colonna doppia?
Capacità di carico:
Tester di trazione per tessuti a colonna singola in genere hanno una capacità di carico inferiore, il che li rende adatti per prove da leggere a medie, ad esempio su tessuti delicati o sottili.
Tester di trazione per tessuti a doppia colonna offrono una maggiore capacità di carico, rendendoli ideali per test pesanti, come quelli su tessuti più spessi o tecnici.
Misura di prova:
Tester di trazione per tessuti a colonna singola è solitamente sufficiente per campioni di tessuto più piccoli, spesso utilizzati in laboratori con vincoli di spazio o per test tessili standard.
Tester di trazione per tessuti a doppia colonna garantisce maggiore stabilità per testare campioni più grandi, spesso richiesta quando si testano tessuti industriali o materiali con elevato allungamento.
Precisione e stabilità:
Tester di trazione per tessuti a colonna singola sono precisi per la maggior parte delle esigenze di test tessili, ma possono diventare meno stabili sotto carichi elevati o quando si testano materiali che presentano un elevato allungamento.
Tester di trazione per tessuti a doppia colonna Offre una stabilità superiore, soprattutto in caso di carichi pesanti, e fornisce risultati più precisi per tessuti ad alta resistenza o altamente elastici.
Utilizzo:
Tester di trazione per tessuti a colonna singola è adatto per applicazioni di test tessili generali, come resistenza alla trazione, allungamento e resistenza allo strappo di tessuti standard.
Tester di trazione per tessuti a doppia colonna è consigliato per applicazioni più impegnative, come tessuti tecnici, materiali compositi o tessuti con requisiti di resistenza più elevati.
Bilancio:
Il tester di trazione per tessuti a colonna singola è sono generalmente più convenienti, il che li rende una buona scelta per i laboratori con requisiti di test moderati.
Il tester di trazione per tessuti a doppia colonna è più costoso ma offre maggiore versatilità e durata per i laboratori che devono eseguire un'ampia gamma di test sui tessuti.
Spazio laboratorio:
Tester di trazione per tessuti a colonna singola occupano meno spazio, rendendoli adatti ai laboratori più piccoli o a quelli che eseguono test meno frequenti.
Tester di trazione per tessuti a doppia colonna richiedono più spazio a causa delle dimensioni maggiori, ma offrono prestazioni migliori per ambienti di test su larga scala.
12. Quali sono i fattori influenzati dalla prova di trazione del tessuto?
La resistenza alla trazione del tessuto dipende dai seguenti fattori,
- Materiale grezzo.
- Resistenza del filato (torsione: più torsione per maggiore resistenza)
- Costruzione in tessuto
- Finitura applicata (la finitura in resina migliora lo scivolamento della trama).
- Avverso al processo di “finitura”.
