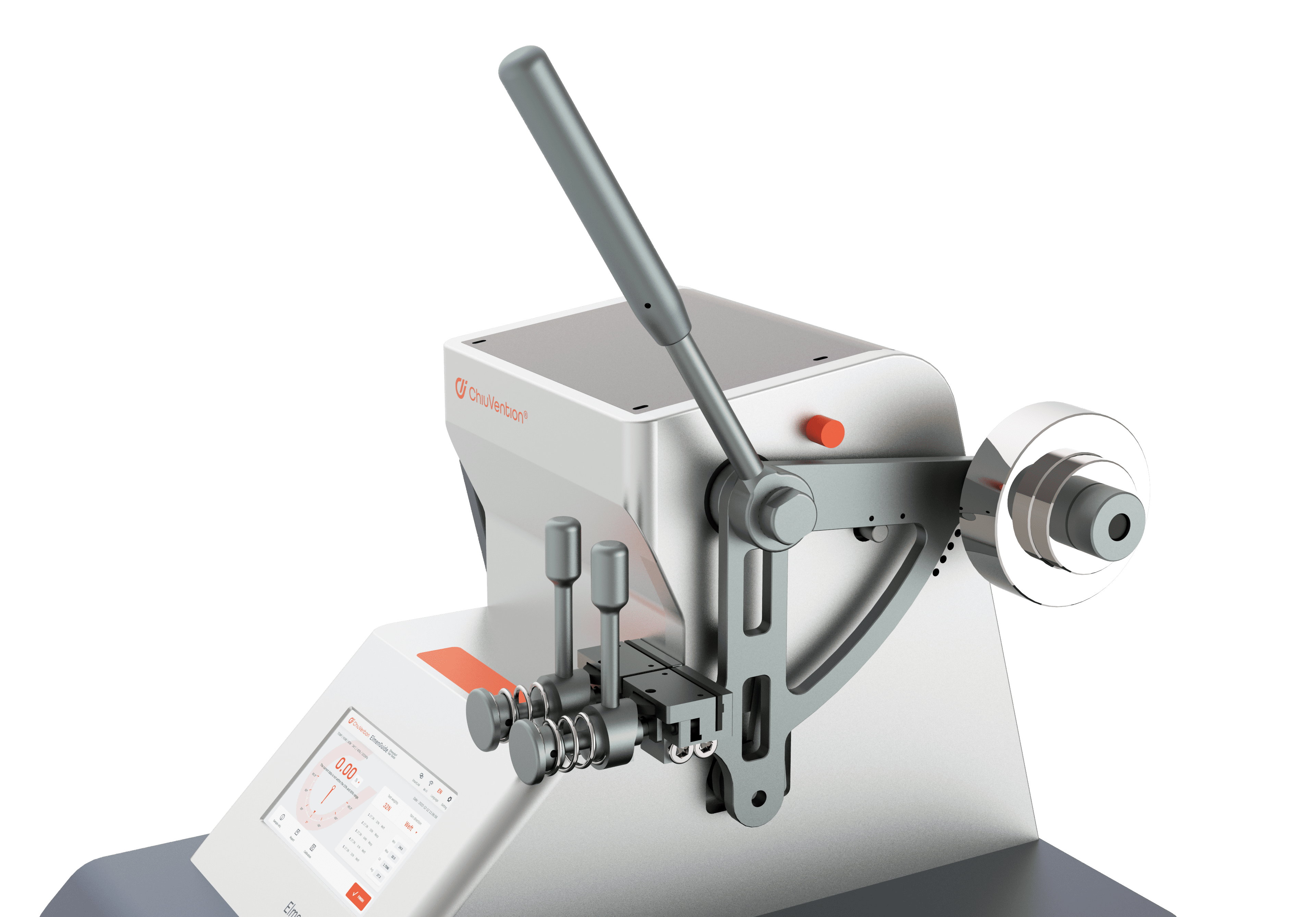

Testeur de déchirure Elmendorf | Un instrument intelligent développé par la société sœur ChiuVention.
Le testeur de déchirure Elmendorf est également appelé testeur de déchirure pendulaire. C'est pour tester la résistance à la déchirure. Ceci est utilisé pour effectuer des tests de résistance à la déchirure des tissus. Il teste la difficulté du tissu à se déchirer. Pour ce faire, il utilise la méthode de déchirure pendulaire. Le pendule tombe d'une certaine hauteur. Il transforme toute son énergie potentielle en énergie cinétique et coupe le tissu. Ensuite, il mesure la force nécessaire pour que le tissu se déchire jusqu'à une certaine longueur. Cette force montre à quel point le tissu est difficile à déchirer.
La conception innovante de la plaque pendulaire d'équilibrage permet d'obtenir une plus grande précision pour les tests de déchirure. Le bras pendulaire du testeur de déchirure ElmenGuide Elmendorf est spécialement conçu. Son centre de gravité est aligné avec le centre de rotation. Cela se produit lorsqu'aucun poids n'est attaché. Cela se traduit par une plus grande précision et fiabilité de l’équipement de test de résistance à la déchirure.
Le testeur de déchirure Elmendorf est conforme aux normes ASTM D1424, BS ISO 13937-1, GB/T 3917.1 et ISO 4674-2. TESTEX propose également d'autres types de Testeur de résistance à la déchirure Elmendorf.
Description
La conception innovante utilise une plaque pendulaire équilibrée. Il atteint un niveau plus élevé de précision des tests de déchirure.
Le bras pendulaire du testeur de déchirure ElmenGuide Elmendorf est spécialement conçu. Le centre de gravité de l’ensemble du bras s’aligne avec le centre de rotation lorsqu’aucun poids n’est attaché. Cela apporte une plus grande précision et fiabilité à l’équipement de test de résistance à la déchirure.
Instrument intelligent
Vous pouvez connecter l'Elmendorf Tear Tester à un smartphone. Cela vous permet de contrôler et de surveiller les tests à distance. Vous pouvez obtenir directement les résultats des tests de résistance à la déchirure et les imprimer. Vous pouvez également recevoir des rappels d’avertissement d’équipement. De plus, il permet de partager en un clic l'état des tests.
Reconnaissance automatique des poids.
Le testeur de résistance à la déchirure peut reconnaître le poids attaché. Il s'ajuste à la bonne plage.
La conception humanisée est pour plus de sécurité.
Le testeur de déchirure Elmendorf est doté d'un interrupteur à double bouton. Il évite les accidents et est plus facile à utiliser pour les opérateurs de tests.
Fabrication précise et fonctionnement stable.
Le dispositif de cet Elmendorf Tear Tester tourne. Il perd très peu de balanciers vides.
De nombreuses unités de mesure (N, cN, gf, lbf) parmi lesquelles choisir.
De plus, le testeur de résistance à la déchirure ElmenGuide a une conception d'apparence précise. Il a une surface en alliage d'aluminium oxydée durement. La surface est élégante, durable et facile à nettoyer. Le châssis trapézoïdal est plus stable. L’écran tactile couleur de sept pouces est simple et facile à utiliser.
Spécifications du testeur de déchirure ElmenGuide Elmendorf
Plage de charge : 8N, 16N, 32N, 64N, 128N
Précision des tests : ≤±0.2 %F·S
Longueur de déchirure : 43 mm
Longueur d'incision automatique : 20 ± 0.2 mm
Taille de l'échantillon : 100 × 75 mm
accessoires standards
Fusible: 2 pièces
Coupeur d'échantillon : 1 pièce, 100 mm * 75 mm
Poids de contrôle A : 1 pièce, 8N
Poids de contrôle B : 1 pièce, 16N
Poids de contrôle C : 1 pièce, 32N
Poids de contrôle D : 1 pièce, 64N
Poids de contrôle E : 2 pièces, 128 N
Poids d'étalonnage a : 1 pièce, 8 C
Poids d'étalonnage b : 1 pièce, 16C
Poids d'étalonnage c : 1 pièce, 32 C
Poids d'étalonnage d : 1 pièce, 64 C
Poids d'étalonnage e : 1 pièce, 128C
Standard
ASTM D1424, BS ISO 13937-1, GB/T 3917.1, OIN 4674-2
Poids
| 70kg |
Stimulant
| 220 / 110 V | 50 / 60 Hz |
Dimensions
| Longueur : 580 mm | Largeur : 420 mm | Hauteur : 600 mm |
Principe du testeur de déchirure Elmendorf
Le poids est soulevé jusqu’à une certaine hauteur, ce qui lui confère de l’énergie potentielle. Les pinces dynamiques et fixes s'alignent, serrent l'échantillon et le coupeur coupe une bouche en son milieu. Le marteau oscille librement. Les pinces dynamiques et fixes se séparent rapidement. L'échantillon est déchiré par l'énergie emmagasinée dans le pendule lui-même. Le système de contrôle récupère l’énergie potentielle restante du pendule après la déchirure de l’échantillon. Il calcule l'énergie utilisée pour déchirer l'échantillon afin de trouver la force nécessaire pour le déchirer.
Bienvenue chez TESTEX, un fournisseur d'instruments de test textiles professionnels. Nous avons le testeur de déchirure ElmenGuide Elmendorf en vente. Nous vous communiquerons rapidement les prix des testeurs de déchirure Elmendorf. Si vous souhaitez en savoir plus sur le test de déchirure d'Elmendorf, vous pouvez visiter nos blogs.
En savoir plus sur les tests de déchirure Elmendorf
Après le port, la friction amincit le fil. Ensuite, la force casse le fil, formant une fissure. Le tissu se déchire lorsqu'une charge concentrée agit sur lui. Cette déchirure est un phénomène. La résistance à la déchirure du tissu, ou résistance à la déchirure d'Elmendorf, est importante. C'est un indicateur du textile. L'instrument utilisé pour trouver cet indice est un testeur de déchirure du tissu. Il est plus connu sous le nom de Testeur de déchirure Elmendorf.
Le projet testeur de déchirure de tissu peut être utilisé pour déterminer la résistance à la déchirure de divers tissus. Tous les fabricants de textiles ont besoin d'un testeur de déchirure de tissu. Les testeurs de textiles aussi. Il a une structure simple et est facile à utiliser. Il dispose de données de test stables et de nombreux autres avantages. Pour cette raison, de nombreuses industries, comme celles du textile, du papier et de l’emballage, l’utilisent beaucoup. La différence est que chaque industrie a une norme différente en matière de fabrication d’échantillons.
Le testeur de déchirure Elmendorf a des surnoms associés. Ils comprennent le testeur anti-déchirure Elmendorf. Ils comprennent également le testeur de résistance à la déchirure Elmendorf. Ils comprennent également le testeur de résistance à la déchirure Elmendorf.
Vous pouvez également obtenir plus de connaissances sur d'autres tests de résistance à la déchirure des tissus.
Nous fournissons également testeur de traction de tissu.
14 Commentaires pour Testeur de déchirure Elmendorf | Un instrument intelligent développé par la société sœur ChiuVention.
Vous devez être connecté.e pour poster un commentaire.
Qu'est-ce que la déchirure du tissu?
La définition de déchirure d'Elmendorf fait référence au phénomène selon lequel les fils à l'intérieur du tissu se cassent un par un et déchirent le tissu en une fissure lorsqu'une partie du bord du tissu est soumise à une charge concentrée.
La résistance à la déchirure Elmendorf des textiles est affectée non seulement par les propriétés du tissu, mais également par chaque processus de finition de la fibre. Selon les exigences actuelles de développement des textiles, l'American Society for Testing Materials (ASTM) a formulé une série de normes de résistance à la déchirure des textiles (ASTM D1709, ASTM D1938, ASTM D1004 PDF, ASTM D1922 PDF, ISO 6388-2 PDF) et L'ISO a suivi ces normes.
La déchirure se produit généralement lors de l'utilisation d'uniformes militaires, de voiles, de tentes, de parapluies, de hamacs, etc., et la résistance à la déchirure est la capacité la plus remarquable de résister à la déchirure lors de l'utilisation de tissu. Le test de déchirure Elmendorf est une méthode courante de mesure de la résistance à la déchirure, qui est utilisée pour tester diverses normes internationales selon la formule de test de déchirure Elmendorf. Le test Elmendorf peut non seulement tester la résistance à la déchirure du tissu, mais également la résistance à la déchirure de certains plastiques et cartons.
Procédure de test
- Préparez les échantillons: faites les échantillons correspondants conformément aux normes de test.
- Réglage du manomètre : Vérifiez si la valeur du manomètre se situe dans la plage de 0.6 ± 1 MPa, sinon réglez la soupape de surpression pour répondre aux exigences. Démarrez le testeur de déchirure Elmendorf, entrez dans l'interface de travail et définissez les paramètres correspondants.
- Ajustements du zéro et étalonnage: ajustez l'étalonnage du testeur de déchirement Elmendorf conformément au manuel de test, ajustez l'angle, puis revenez à la page principale pour commencer le test.
- Test d'échantillon : sélectionnez un marteau approprié pour tester tous les échantillons et enregistrez les résultats du test de déchirure Elmendorf.
(Pour les étapes détaillées, veuillez vous référer au manuel de test de déchirure Elmendorf du hasard accidentel)
Calcul du résultat du test
L'outil de calcul: testeur de déchirure standard dont le pointeur affiche des données sous forme de pourcentage de l'échelle totale, enregistre la valeur de chaque échantillon et est précis à 1% de la pleine échelle sur l'appareil. Le résultat du test peut être calculé conformément à l'équation 1.
Ft = Rs x Cs / 100
(1) Force de déchirure = nombre d'échelles de pointeur x valeur de force à pleine échelle (Ibs) / 100
(1) Ft = force de déchirement dans l'unité cN (gravité) ou 1 livre.
Rs = nombre d'échelles de pointeur ;
Cs = valeur de force à pleine échelle dans l'unité cN (gravité) ou 1 livre.
Testeur de déchirure robuste dont le pointeur affiche les données en valeurs de force : enregistre les résultats de chaque spécimen et est précis à 1 % de la pleine échelle de l'instrument. Le résultat du test peut être calculé conformément à l'équation 2.
Pi = Rs x 100
(2) force de déchirure (Ibs) = lecture de l'échelle x 100
(2)Ft = force de déchirement dans l'unité cN (gravité) ou 1 livre.
Rs = nombre d'échelles de pointeur dans l'unité de cN (gravité) ou 1 livre.
Traitement informatique des données : lorsque les données sont traitées automatiquement par l'ordinateur, les calculs sont généralement générés sous l'effet du logiciel, et les résultats des tests peuvent être lus directement à partir de l'ordinateur et sont précis à mN （gf). Dans tous les cas, les données traitées par ordinateur doivent d'abord être vérifiées par le tissu dont le résultat est connu, et le logiciel doit être décrit dans le rapport.
Avertissement
- Avant utilisation, placez le marteau en place et serrez les volants de blocage.
- Lorsque l'instrument fonctionne, gardez vos mains et votre tête au-delà de la zone de rotation de la poignée 11; la poignée ne doit toucher aucun obstacle.
- Lorsque l'instrument n'a pas été utilisé pendant une longue période, vous devez le balancer plusieurs fois avant de l'utiliser et procéder aux opérations d'étalonnage.
- Assurez-vous que le dispositif pivotant est verrouillé lors du déplacement de l'instrument.
- Aucune forte interférence électromagnétique autour.
- Nettoyez les unités de test de déchirure Elmendorf lorsque l'instrument n'est pas utilisé et rangez le pendule correctement pour éviter les collisions, les frottements ou la corrosion.
Les machines pour la résistance à la déchirure sont en vente à chaud maintenant ! Bienvenue à nous contacter si vous souhaitez connaître les prix du testeur de déchirure Elmendorf et comment utiliser le testeur de déchirure Elmendorf.
Méthode de test de déchirure Elmendorf selon la norme GB/T 3917.1-2009
Montage de l'échantillon :
L'éprouvette est serrée dans la fixation de manière à ce que le côté long de l'éprouvette soit parallèle au bord supérieur de la fixation. Fixez l'échantillon en position centrale. Placez délicatement son bord inférieur au fond du gabarit et coupez une coupe de (20 ± 0.5) mm sur le côté opposé de la rainure avec un couteau (ou un outil de cisaillement), avec la longueur de déchirure restante de (43 ± 0.5) mm.
Étapes de l'opération:
Appuyez sur le bouton d'arrêt du pendule et relâchez le pendule. Tenez le pendule lorsqu'il bascule vers l'arrière afin de ne pas détruire la position de l'aiguille et lisez la force de déchirement en Newton à partir de l'index de l'échelle de l'appareil de mesure ou de l'affichage numérique.
Comme différents fabricants peuvent ne pas avoir le coefficient correspondant en Newton, les données de test doivent être converties en Newton comme unité pour afficher les résultats une fois les résultats de test terminés, et les résultats de test doivent se situer entre 15% et 85% de la échelle utilisée. Répétez le test au moins 5 fois dans chaque direction
Observez si la déchirure se produit dans le sens de la force et si le fil glisse du tissu plutôt que d'être déchiré. Un test qui remplit les conditions suivantes est un test valide.
a) Le fil n'a pas glissé du tissu ;
b) L'éprouvette ne glisse pas hors de la fixation ;
c) la déchirure est complète et la déchirure se situe toujours dans une rainure de 15 mm de large
Les résultats des tests qui ne remplissent pas les conditions ci-dessus doivent être rejetés.
Cette méthode n'est pas applicable si au moins trois des cinq spécimens sont rejetés.
Si l'accord exige des échantillons supplémentaires, il est préférable de doubler le nombre d'échantillons et également de convenir de la manière dont les résultats des tests doivent être rapportés.
Résultats calculés :
La méthode du pendule à impact mesure directement les résultats du test et exprime généralement la résistance à la déchirure du tissu en Newton par la valeur de la force. Les résultats dans d'autres unités doivent être convertis en Newtons.
Calculer la moyenne arithmétique de la résistance à la déchirure en Newtons pour chaque direction d'essai, en conservant deux chiffres valides.
Si nécessaire, calculez le coefficient de variation (précis à 0.1 %) et l'intervalle de confiance à 95 %, en conservant deux chiffres significatifs, en Newtons.
Si nécessaire, enregistrez la résistance à la déchirure maximale et minimale de l'éprouvette dans chaque direction.
Notes de test:
1. La température et l'humidité ambiantes affecteront les résultats du test.
2. Le choix de la fourchette de poids est également important.
3. Chaque test doit être mis à zéro et calibré au préalable.
4. Chaque fois après le remplacement des poids, vous devez également effectuer un étalonnage du zéro.
Actuellement, il existe des testeurs de résistance à la déchirure à pendule mécanique, des testeurs de résistance à la déchirure à pendule numérique et des testeurs de résistance à la déchirure à pendule pneumatique sur le marché, le principe principal est le même, la principale différence est la façon de tenir l'échantillon et la façon de lire le la valeur est différente.
[contact-form-7 id="16355" title="Enquête"]
R: Oui, veuillez contacter notre commercial.
Q: Quelle est la définition de la déchirure elmendorf?
A: Elmendorf Tear ASTM D1922. Résistance au déchirement par propagation du film plastique et des feuilles minces par la méthode du pendule (Elmendorf Tear) ASTM D1922. Portée: Un testeur d'impact à pendule est utilisé pour mesurer la force requise pour propager une fente existante à une distance fixe du bord de l'échantillon d'essai.
Q: Comment sont les résultats du test de déchirure elmendorf?
R: Vous pouvez vous référer au Test standard Elmendorf pour le spécifié.
Q: Comment utiliser le testeur de larmes elmendorf？
R: Vous pouvez suivre certaines étapes dans la «Description». De plus, il y a une procédure détaillée d'utilisation du testeur de déchirure elemndorf dans notre manuel du produit. Nous pouvons vous proposer le manuel électronique si vous en avez besoin. Veuillez nous contacter par e-mail.
Q: Pouvez-vous me fournir la formule de test de déchirure Elmendorf?
R: En fait, il existe différentes formules de différentes normes de test nationales, et vous n'avez pas besoin de la formule car notre produit calculera automatiquement les résultats pour vous.
Q : Quelle est la capacité de test de ce testeur de déchirure ElmenGuide Elmendorf ?
R : La plage de charge de cet ElemnGuide est de 8 N, 16 N, 32 N, 64 N, 128 N.
Q : À quelles normes le testeur de déchirure Elmendorf est-il conforme ?
R : ASTM D1424, BS ISO 13937-1, GB/T 3917.1, ISO 4674-2.
Q : Quelles sont les exigences de préparation des échantillons pour le test Elmendorf ?
A : Taille de l'échantillon : Coupez les échantillons en forme rectangulaire, généralement 100 mm x 50 mm, bien que les dimensions puissent varier en fonction des normes de test spécifiques.
Épaisseur : Assurez-vous que l'épaisseur de l'échantillon est cohérente et dans la capacité du testeur.
Préparation des bords : Créez une petite encoche régulière (généralement d'environ 20 mm) sur un bord de l'échantillon pour initier la déchirure.
Notes:
Coupez 5 morceaux de chaque spécimen dans le sens de la chaîne, et le côté court doit être parallèle au sens de la chaîne ;
Lors du montage de l'échantillon, placez le côté long de l'échantillon parallèle au bord supérieur du support, placez-le délicatement au bas du support et coupez-le dans la rainure du côté opposé ;
Répétez le test au moins 5 fois dans chaque direction et le résultat doit se situer entre 15 % et 85 % de l’échelle utilisée.
Q : Quels facteurs influencent la résistance à la déchirure pour le test Elmendorf ?
A : Type de matériau :
La résistance à la déchirure des tissus de différents matériaux est différente, en règle générale, nylon>polyester>chanvre>coton>coton humain.
Densité Tissu:
L'augmentation de la densité du tissu peut améliorer la résistance à la déchirure, mais plus la densité est élevée, plus la résistance à la déchirure est bonne. Par exemple, la même popeline de coton 40Sx40S, la déchirure de trame 13372 est généralement meilleure que 133100, car 133100 est trop serré, la structure organisationnelle empêche plus de fils de trame de glisser vers le triangle de déchirure.
Frottement et liaison entre les fils :
La réduction des frottements et des liaisons entre les fils permet à davantage de fils de glisser ensemble et d'être sollicités, ce qui se traduit par une résistance à la déchirure plus élevée. Pour une même densité de fil, la résistance à la déchirure du satin est > sergé > uni. Afin de réduire les frottements du fil, des assouplissants aux propriétés glissantes tels que l'huile de silicone peuvent être ajoutés lors de la finition et de l'encollage.
Teneur en humidité des fibres :
La résistance à l'humidité des fibres de coton et de lin est supérieure à leur résistance à sec. Par conséquent, l'augmentation de leurs propriétés d'absorption d'humidité (par exemple, le trempage d'urée roulée et d'autres absorbeurs d'humidité) avant le test contribue à améliorer leurs données de résistance.
Mécanisme de rupture des fibres :
La rupture des fibres de coton humain est principalement causée par le glissement des segments de chaîne. La réticulation à la résine réduit la résistance des tissus en coton et en lin, mais améliore la résistance du coton humain. Par conséquent, il est possible d'améliorer la résistance des tissus en coton humain en les réticulant avec de la résine.
Q : Comment pouvons-nous interpréter les résultats du test de résistance à la déchirure Elmendorf ?
R : Les résultats du test de résistance à la déchirure Elmendorf sont interprétés en analysant la valeur numérique de la résistance à la déchirure, en la comparant aux normes industrielles pour le matériau, en prenant en compte la direction de la déchirure, en évaluant la variabilité entre plusieurs échantillons et en reliant les résultats à l'application prévue du matériau.
Q : Comment choisir la plage de poids pour le test de déchirure Elmendorf ?
R : Lorsque vous choisissez le poids des différents types de tissus dans un test de déchirure Elmendorf, sélectionnez un poids qui garantit que la lecture de la force de déchirure se situe dans la plage médiane de la capacité de votre machine de test, généralement entre 20 % et 80 % de l'échelle ; pour les tissus plus légers, utilisez un pendule de poids inférieur, et pour les tissus plus lourds, utilisez un pendule de poids plus lourd pour obtenir des résultats précis dans la plage de test.
Q : Comment déterminer la direction de la déchirure lors de la réalisation du test de résistance à la déchirure Elmendorf ?
A : Comprendre l'orientation du tissu : identifier le sens machine (MD) et le sens travers (CD) du tissu. Le MD est le sens dans lequel le tissu est produit, tandis que le CD est perpendiculaire au MD.
Évaluer les propriétés du matériau : Tenez compte de la manière dont le tissage, le tricotage ou l'orientation des fibres du tissu peuvent affecter la résistance à la déchirure. Certains tissus peuvent avoir des propriétés directionnelles qui influencent la résistance à la déchirure.
Préparez les échantillons en conséquence : coupez les échantillons dans les deux sens (MD et CD). Cela permet une évaluation complète des performances du tissu dans différentes orientations.
Marquer le sens de la déchirure : Marquez clairement le sens de la déchirure sur chaque échantillon avant le test, en indiquant quel bord sera entaillé pour le test.
Effectuer les tests : Effectuez le test de résistance à la déchirure séparément pour chaque direction d'échantillon, en vous assurant que les conditions de test sont cohérentes.
Analyser les résultats : Comparez les valeurs de résistance à la déchirure obtenues dans les deux directions pour comprendre les caractéristiques de performance du tissu et les éventuelles dépendances directionnelles.
En suivant ces étapes, vous pouvez déterminer avec précision la direction de la déchirure.
