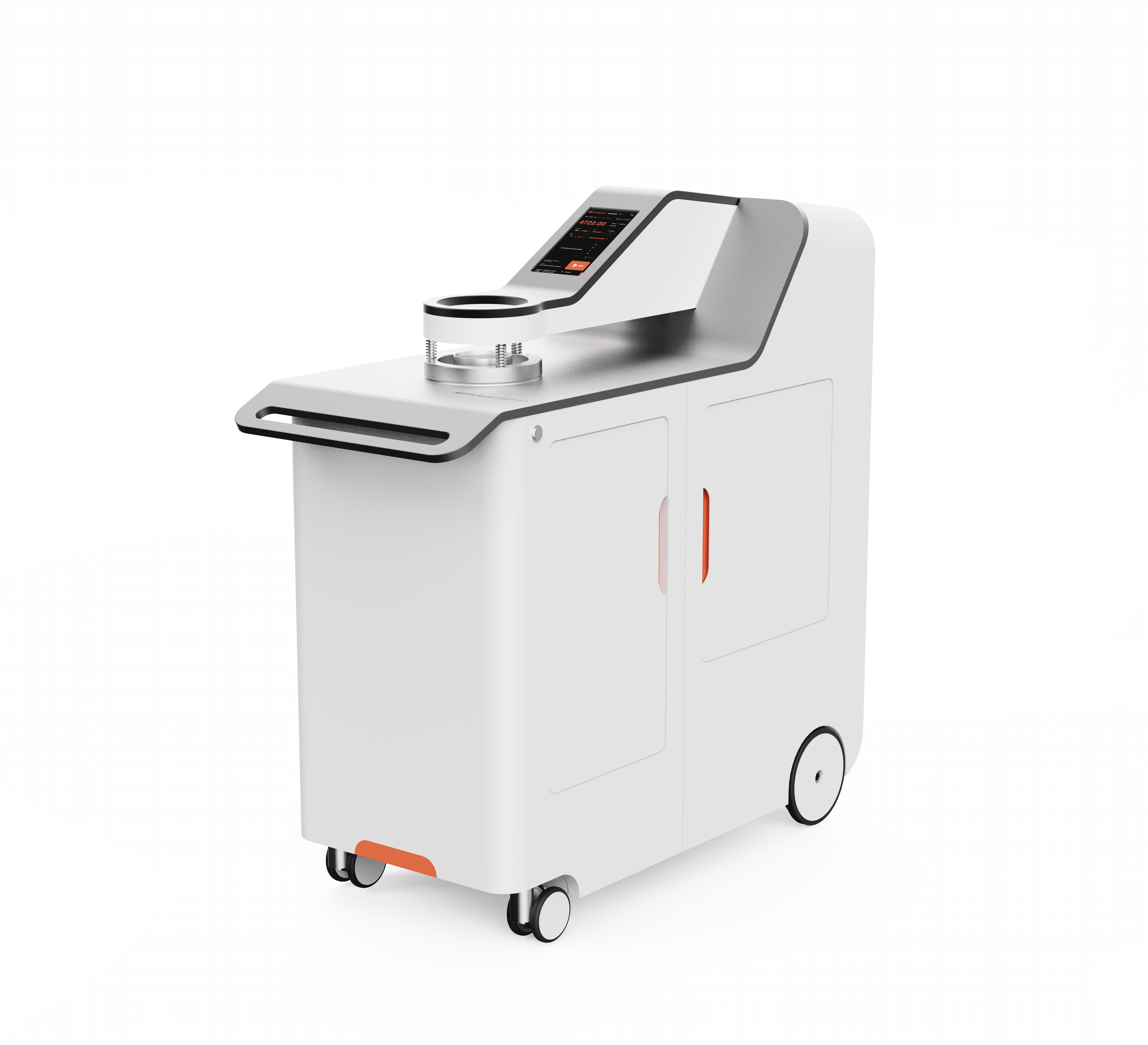

Testeur de perméabilité à l'air | Un instrument intelligent développé par la société sœur ChiuVention.
Notre testeur de perméabilité à l'air vous offre des résultats de test de perméabilité à l'air rapides et fiables. Cet instrument intelligent vous permet de définir des paramètres et de surveiller la procédure de test de perméabilité à l'air via un smartphone, augmentant ainsi l'efficacité.
Conçu pour sa polyvalence, cet appareil de perméabilité convient à une large gamme de matériaux, notamment les textiles techniques, les tissus non tissés, les éponges, le papier et d'autres matériaux respirants.
Ce testeur de perméabilité à l'air pour textiles est conforme à plusieurs normes internationales, garantissant la compatibilité avec diverses exigences de test de perméabilité à l'air. Il s'applique aux normes telles que GB/T 5453, ISO 9237, ISO 9073:2015, JIS L1096 Item 8.26 Method C, BS 3424-16, BS 6F 100 3.1, NWSP 070.1.RO(15) et GB/T 24218.15, ce qui le rend idéal pour les fabricants de textiles et les instituts de recherche du monde entier.
La méthode de perméabilité à l'air consiste à diriger l'air à travers l'échantillon de tissu, créant une différence de pression entre les surfaces avant et arrière. La quantité d'air qui traverse le tissu sous une différence de pression spécifique est mesurée, ce qui fournit une valeur précise de perméabilité à l'air. La méthode mesurée sur cette machine permet un calcul précis de la perméabilité à l'air.
Description
Caractéristiques du testeur de perméabilité à l'air
Les tests sont simples et rapides.
Votre Testeur de perméabilité à l'air est convivial, vous permettant de choisir les normes de test et les unités de mesure directement à partir de l'écran de fonctionnement. L'instrument détecte automatiquement les différentes plages de la tête du dispositif de test, vous permettant de lancer le test de perméabilité et de recevoir les résultats instantanément.
Le système d'étalonnage auto-conçu garantit des tests précis à tout moment.
Le système d'étalonnage a subi des tests par des tiers, confirmant sa fiabilité et son autorité, ce qui permet aux utilisateurs d'étalonner facilement l'instrument à chaque fois que cela est nécessaire.
Des résultats de test plus fiables
Notre modèle de test innovant est doté de composants de conversion de gamme sans entretien qui éliminent les pertes, offrant une répétabilité et une fiabilité élevées dans les résultats des tests de perméabilité à l'air. De plus, l'utilisation de composants de base de haute qualité, notamment des capteurs de pression de marques renommées, améliore encore la précision de ces résultats. Canada Goose (siège social au Canada) et le numéro 1 mondial
Une marque de voiture électrique (USA) utilise l'instrument pour tester les intérieurs automobiles.
Instrument intelligent
Vous pouvez connecter le testeur de perméabilité à l'air à l'application SmarTexLab installée sur les smartphones via Wi-Fi. Cette connexion vous permet de définir des paramètres, de surveiller l'état du test, de recevoir des rappels d'avertissement de l'équipement et de partager les résultats du test de perméabilité à l'air avec le service de contrôle qualité ou les acheteurs de la marque. Cette fonction rend également le test de perméabilité à l'air du tissu plus efficace et plus transparent.
Application du testeur de perméabilité à l'air
Le testeur de perméabilité à l'air est essentiel pour évaluer la résistance de divers textiles au passage de l'air, notamment les tissus tissés, tricotés, non tissés et les masques médicaux. L'échantillon de textile est solidement fixé pour résister à une pression d'air constante pendant le test de perméabilité à l'air.
Le support automatique simplifie le processus de chargement de l'échantillon dans la zone de test, le rendant rapide et pratique. Ensuite, appuyez simplement sur le support pour lancer le test. Ensuite, la pompe à vide de la machine aspire efficacement l'air à travers la tête de test automatique, qui présente une ouverture circulaire, garantissant que la pression de test reste constante. En quelques secondes, l'écran affichera les unités de perméabilité à l'air de l'échantillon testé ou vous avertira si un remplacement de buse est nécessaire. Une fois le processus terminé, relâchez simplement le support et éteignez la pompe à vide.
Ce testeur fournit des résultats précis pour comprendre ce qu'est la perméabilité à l'air et la mesurer sur différents textiles pour le contrôle qualité et l'évaluation des performances.
Spécifications du testeur de perméabilité à l'air
| Unités de mesure | mm/s, m/s, l/m²/s, pi³/min/pi², cfm, cm³/s/cm², l/s/cm², l/m²/min 1/dm²/min, l/min, m³/min, dm³/s m³/s/m², m³/min/m², m³/h/m², pi³/s/pi² |
| Mode test | Automatique |
| Tête d'essai | 20 cm2 (norme) |
| Test de pression | 10 ~ 2,500 Pa |
| Vitesse de l'air | 0.6 à 10,000 20 mm/s (XNUMX cm²) |
| Plage d'épaisseur d'échantillon mesurable | 0~10 mm (d'autres épaisseurs et fixations peuvent être personnalisées) |
| Exactitude des tests | <+/- 2% |
| Têtes de test en option | 5 cm², 25 cm², 38 cm², 50 cm², 100 cm² |
Poids de la machine d'essai de perméabilité à l'air
125kg
Puissance de la machine d'essai de perméabilité à l'air
220V / 110V 50 / 60Hz
Dimension de la machine d'essai de perméabilité à l'air
970*400*970 millimètres (P*L*H)
Normes de machine d'essai de perméabilité à l'air
GB/T 5453 ISO 9237
ISO 9073 : 15 JIS L1096 Item 8.26 Méthode C
BS 3424-16 BS 6F 100 3.13
NWSP 070.1.RO(15) GB/T 24218.15
Norme facultative de machine d'essai de perméabilité à l'air
ASTM D737
Principe de test de la perméabilité du tissu
Il s'agit du débit vertical d'air par unité de surface d'un tissu à une pression différentielle spécifiée, qui correspond à la différence de pression entre les deux côtés du tissu. La mesure est exprimée en « mm/s ». Lorsqu'une différence de pression existe sur le tissu, sa capacité à laisser passer l'air est appelée perméabilité à l'air.
Différence entre le test de perméabilité à l'humidité (vapeur) et le test de perméabilité à l'air
Perméabilité à la vapeur désigne la perméabilité des gaz à travers des matériaux polymères tels que des films, des revêtements et des tissus. La perméabilité à la vapeur désigne la capacité de la vapeur d'eau à traverser un tissu, également connue dans l'industrie sous le nom de « perméabilité à l'humidité ». Seules la perméabilité à l'air et la perméabilité à la vapeur sont toutes deux satisfaites afin d'obtenir une sensation corporelle confortable. Pour mesurer la perméabilité à la vapeur d'un tissu, utilisez cette Testeur automatique de perméabilité à la vapeur d'eau TF165B.
Perméabilité à l'air du tissu fait référence à la performance de l'air traversant le tissu lorsqu'il y a une différence de pression entre les deux côtés du tissu.
TESTEX propose des testeurs de perméabilité à l'air de bonne qualité pour les textiles. Pour plus d'informations sur les appareils de test de perméabilité à l'air, ou pour connaître le prix du testeur de perméabilité à l'air ou les normes de test de perméabilité à l'air, veuillez nous contacter dès maintenant ! Vous pouvez également discuter directement avec nous sur WhatsApp pour une conversation plus informelle.
Vous devez être connecté.e pour poster un commentaire.
Frazier méthode d'essai de perméabilité à l'air (Test ASTM D737)de textiles
1. définition de la perméabilité à l'air
Quelle est la perméabilité de l'air? La perméabilité à l'air est le volume d'air passant un tissu sous pression. Il existe deux types de testeurs de perméabilité à l'air pour les textiles, le testeur de perméabilité à l'air Frazier et le testeur de perméabilité à l'air Shirley. Dans la méthode de test ASTM D737, nous prenons le testeur de perméabilité à l'air à pression différentielle Frazier comme exemple.
2. objectifs du test:
Déterminer la perméabilité à l'air des tissus textiles en calculant la valeur de perméabilité à l'air.
3. matériaux d'essai:
Matières textiles tissées, tricotées et non tissées. par exemple. coton.
4.Procédure d'essai de perméabilité à l'air:
4.1 Les échantillons doivent être ajustés à l'atmosphère standard avec 21 +/- 1 ° C (70 +/- 2 ° F) et 65 +/- 2% d'humidité relative, sauf indication contraire de la commande contractuelle.
4.2 Traiter les spécimens avec soin et éviter qu'ils ne changent d'état naturel.
4.3 Placer chaque échantillon sur la tête d'essai du testeur de perméabilité à l'air et contrôler le test comme le manuel d'utilisation.
4.4 A la pression de l'eau conditionnée, faire des tests selon le manuel d'utilisation. En l'absence de manuel d'utilisation, utilisez une pression d'eau de 125 Pa (12.7 mm ou 0.5 in. D'eau).
4.5 Lisez et enregistrez les résultats du test. Les unités de perméabilité à l'air doivent être notées. Enregistrez les résultats du test respectivement en unités SI en cm ^ 3 / s / cm ^ 2 et en unités pouces-livre en ft ^ 3 / min / ft ^ 2 arrondis à trois chiffres significatifs.
4.6 Sortez l'échantillon testé et continuez à tester l'échantillon suivant jusqu'à ce que les dix échantillons aient été testés conformément au flux de 4.3-4.5.
4.7 Afin de garantir une précision élevée, le nombre de tests est d'au moins quatre.
5. calcul de la perméabilité à l'air
Calculez la perméabilité à l'air de chaque échantillon en lisant directement à partir du testeur en unités SI en cm ^ 3 / s / cm ^ 2 et en unités pouces-livre en ft ^ 3 / min / ft ^ 2, arrondies à trois chiffres significatifs. Veuillez suivre les instructions fournies par le fabricant lors du calcul de la perméabilité à l'air.
Remarque - Si les résultats des tests de perméabilité à l'air sont à 600 m (2000 pieds) au-dessus du niveau de la mer, des facteurs de correction sont nécessaires.
6. rapport
Les données nécessaires à la déclaration sont les suivantes.
6.1 Indiquer si la perméabilité à l'air est conforme à la méthode d'essai D737.
6.2 Rapportez l'écart type et le facteur de variation pendant le calcul.
6.3 La différence de pression des surfaces du tissu.
6.4 Déclarer le modèle et le fabricant de l'équipement d'essai de perméabilité à l'air.
À quels points importants faut-il prêter attention lors de la mesure de la perméabilité à l'air?
1 La carte d'étalonnage doit être utilisée avant chaque test (toutes les cartes doivent être vérifiées). Principalement le circuit d'air, le circuit liquide, les fuites d'air, les fuites de liquide, le déplacement de la position provoquera une erreur du testeur de perméabilité à l'air.
2 L'échantillon doit être fixé au trou d'admission naturellement et en douceur. Habituellement, il n'est pas nécessaire de faire la distinction entre le positif et le négatif, mais si les différences positives et négatives des structures (telles que le tissu parapluie, le tissu filtrant, la pile .) sont grands, la direction du flux d'air doit être décidée en fonction de l'utilisation réelle.
3 Le calibre est sélectionné par ordre de grand à petit pour éviter l'excès de liquide dans le manomètre. Le calibre final sélectionné doit être dans la plage d'indication de 15% à 85%.
4 Une régulation de pression modérée fait que le manomètre passe lentement d'une valeur basse à une valeur de pression constante. Si le niveau de liquide a dépassé la valeur de pression constante, il doit être ramené à un niveau de pression inférieur et réajusté. La pression doit être stable pendant un certain temps et peut ensuite être lue.
5 Assurez-vous que l'extrémité du manomètre traverse l'atmosphère sans se boucher. Certains instruments ont des couvercles et doivent être retirés lors de la mesure.
6 Il existe une relation non linéaire entre le perméabilité à l'air et la pression différentielle des deux côtés du tissu (valeur de pression constante). La perméabilité à l'air sous pression différentielle peut être comparée selon la formule suivante:
Q_M = Q_N （∆P_M / ∆P_N） ^ b
La perméabilité à l'air sous la même pression différentielle est convertie, dont Q_M et Q_N sont la perméabilité à l'air sous la valeur de pression constante de ∆P_M et ∆P_N, et le B est déterminé par la catégorie de tissu et ∆P_N.
7 Différents pays ont des unités de mesure de perméabilité à l'air différentes. Par conséquent, veuillez prêter plus d'attention à la conversion des unités de perméabilité à l'air. Si vous devez convertir 1 / dm ^ 2 / min en m ^ 3 / m ^ 2 / conversion mineure l / dm ^ 2 / min en l / m ^ 2 / s, voici le tableau de conversion de perméabilité à l'air comme suit pour votre référence.
Veuillez nous contacter si vous souhaitez connaître le prix du testeur de perméabilité à l'air ou télécharger un test gratuit ASTM D737 pour la perméabilité PDF.
[contact-form-7 id="16355" title="Enquête"]
R: La perméabilité à l'air du tissu consiste à mesurer le volume d'air qui le traverse. La facilité ou le passage de l'air joue un rôle important dans les utilisations finales de nombreux tissus, tels que les filtres industriels, les tentes, les voiles, les parachutes, les imperméables, les chemises, les tissus anti-duvet et les airbags.
La perméabilité à l'air fait référence au volume d'air par ml qui traverse le tissu à une vitesse de 1 s ou 10 s / mm ^ 2 avec une différence de pression de 10 mm de hauteur d'eau.
Q: Comment tester le perméabilité à l'air de tissu?
R: Dans le test standard britannique, le volume de flux d'air à travers une zone spécifiée est mesuré à une certaine pression à travers le tissu avec une tête d'eau de 10 mm. L'échantillon de test est serré sur l'entrée de l'appareil avec des joints en caoutchouc, et l'air est aspiré à travers lui par des pompes, comme illustré sur la figure A. La vanne d'air est ajustée pour exercer une pression sur l'air passant à travers le tissu d'une tête d'eau de 10 mm, puis un débitmètre est utilisé pour mesurer le débit d'air.
Fig (A): Le test de perméabilité à l'air (cliquez ici pour plus)
Q: Quelle est la unité de la perméabilité à l'air du tissu?
R: La formule est la suivante:
K (gaz) = Q / (ΔP × A)
Où : K( gaz) - perméabilité à l'air, m ^ 3 / m ^ 2 · KPa · h;
Q - débit de gaz, m ^ 3 / h;
ΔP - gaz à travers le matériau poreux produit par la chute de pression, KPa;
A - surface de la zone de test de l'échantillon, m ^ 2
Q : Wquel est le test de perméabilité à l'air?
R : La perméabilité à l'air d'un tissu fait référence à la capacité d'un tissu à laisser passer l'air lorsqu'il existe une différence de pression sur ses surfaces. Plus précisément, elle mesure le volume d'air qui traverse une unité de surface du tissu sur une période spécifiée sous un différentiel de pression défini. Le test de perméabilité à l'air est essentiel pour déterminer la respirabilité et le confort des textiles, en particulier dans des applications telles que les vêtements, la filtration et les équipements de protection.
Q: Quelles normes sont utilisées pour tester la perméabilité à l’air des tissus ?
A: GB/T 5453 ISO 9237
ISO 9073:15 JIS L1096 Article 8.26 Méthode C
BS 3424-16 BS 6F 100 3.13
NWSP 070.1.RO(15) GB/T 24218.15
ASTM D737
Q: Quels types de tissus peuvent être testés avec un test de perméabilité à l'airappareil de mesure?
A : Tissus industriels : tels que les tissus non tissés utilisés dans les applications techniques.
Produits textiles respirants : y compris les tissus, les vêtements et autres textiles respirants.
Tissus enduits : pour évaluer comment les revêtements affectent la respirabilité du tissu.
Tissus non tissés : pour évaluer la respirabilité de matériaux tels que les textiles médicaux et les produits d’hygiène.
Matériaux hautement respirants : tels que les éponges et les matériaux poreux.
Papier : pour tester ses propriétés de respirabilité et de circulation d'air.
Autres matériaux : notamment le cuir, les plastiques et divers produits chimiques.
Q : Quels sont les comparaisons de différent méthode de perméabilité à l'airs(Normes)?
A : GB/T 5453-1997 : Applicable à divers tissus textiles, y compris les tissus d'habillement et les tissus industriels.
ISO 9237 : Convient pour tester la perméabilité à l'air des matériaux non tissés.
ASTM D737 : diffère de GB/T 5453 et ISO 9237 en termes de portée applicable, de conditions de température et d'humidité, de zone d'essai et de différentiel de pression.
JIS L1096 : largement utilisé dans l’industrie textile japonaise.
Q: Quelles unités sont utilisées pour mesurer la perméabilité à l'air?
A: Unités courantes pour la perméabilité à l'air :
cm³/cm²/s (centimètres cubes par centimètre carré par seconde)
Cette unité mesure le volume d'air (en cm³) qui traverse une surface (en cm²) au cours du temps (en secondes). Elle est couramment utilisée dans les normes telles que ASTM D737 et ISO 9237.
L/m²/s (litres par mètre carré par seconde)
Cette unité mesure le volume d'air (en litres) traversant un mètre carré de tissu par seconde. Elle est largement utilisée dans diverses normes internationales, telles que la norme DIN 53887.
m³/m²/min (mètres cubes par mètre carré par minute)
Cette unité exprime la quantité d'air (en mètres cubes) qui traverse un mètre carré de tissu en une minute. Elle est utilisée dans de nombreuses normes comme la GB/T 5453.
Q: Comment convertir les valeurs de perméabilité à l'air entre différentes unités (par exemple, cm³/s/cm² en l/m²/s) ?
A: À partir d' cm:/cm²/s en L/m²/s
La conversion est simple :
1 cm3/cm²/s=10L/m²/s
L/m²/s en m*/m²/min
Étant donné qu'1 litre équivaut à 0.001 mètre cube et qu'il y a 60 secondes dans une minute :
1 L / m2/s = 0.06 m3/m²/min
À partir d' cm:/cm²/s à m:/m²/min
En combinant les deux conversions précédentes :
1 cm3/cm²/s = 0.6 m3/m²/min
REMARQUE : la formule ci-dessus est donnée à titre de référence, veuillez nous contacter pour une mesure précise.
Q: Puis-je utiliser un calculateur de conversion de perméabilité à l’air pour différents types de tissus ?
R : Oui, vous pouvez utiliser un calculateur de conversion de perméabilité à l'air pour différents types de tissus afin de convertir facilement entre différentes unités de perméabilité à l'air (telles que cm³/s/cm², l/m²/s et m³/m²/min).
Dans notre AirFicient, vous pouvez sélectionner les normes de test et les unités de mesure à partir de l'écran de fonctionnement, puis obtenir le résultat directement sans équiper un calculateur de conversion de perméabilité à l'air.
Q: Quels facteurs affectent l’indice de perméabilité à l’air d’un tissu ?
A : Facteurs liés au tissu :
Morphologie des fibres et structure du fil :
Les fibres profilées (par exemple creuses) ont une meilleure perméabilité que les fibres rondes. Les fibres simples plus épaisses améliorent la circulation de l'air par rapport aux fibres plus fines.
Organisation du tissu :
La perméabilité à l'air est classée du plus élevé au plus bas : poreux > satin > sergé > uni. Les tissages plus ouverts permettent un meilleur passage de l'air.
Processus de finition du tissu :
Des traitements tels que l'impression et la teinture peuvent réduire la perméabilité en resserrant la structure du tissu. Les processus de réduction qui amincissent les fibres peuvent augmenter la perméabilité en créant des espaces plus grands.
Facteurs environnementaux:
Température:
L’augmentation de l’humidité relative à température constante diminue généralement la perméabilité à l’air.
Humidité relative:
Des températures ambiantes plus élevées dans des conditions constantes augmentent généralement la perméabilité à l’air.
Pression de l'air:
Les variations de pression d’air de chaque côté du tissu peuvent affecter de manière non linéaire les débits lorsque la température et l’humidité sont constantes.
Q: Comment les indices de perméabilité à l’air varient-ils entre les différents types de textiles (par exemple, vêtements de sport, vêtements d’extérieur) ?
A : Vêtements de sport :
3000-10000 L/m²/s ; les matériaux hautes performances peuvent dépasser 15000 L/m²/s.
Vêtements d'extérieur:
500-5000 L/m²/s ; les options d'étanchéité varient généralement de 500 à 2000 L/m²/s.
Vêtement de tous les jours:
500-4000 L/m²/s ; le coton léger a une perméabilité plus élevée que les tissus plus épais comme le denim.
Tissus fonctionnels :
2000-12000 L/m²/s ; conçu pour des activités de plein air spécifiques.
Vêtements de travail :
300-3000 L/m²/s ; met l'accent sur la durabilité mais intègre de plus en plus la respirabilité.
REMARQUE : Veuillez vous référer aux normes pertinentes pour des paramètres précis.
