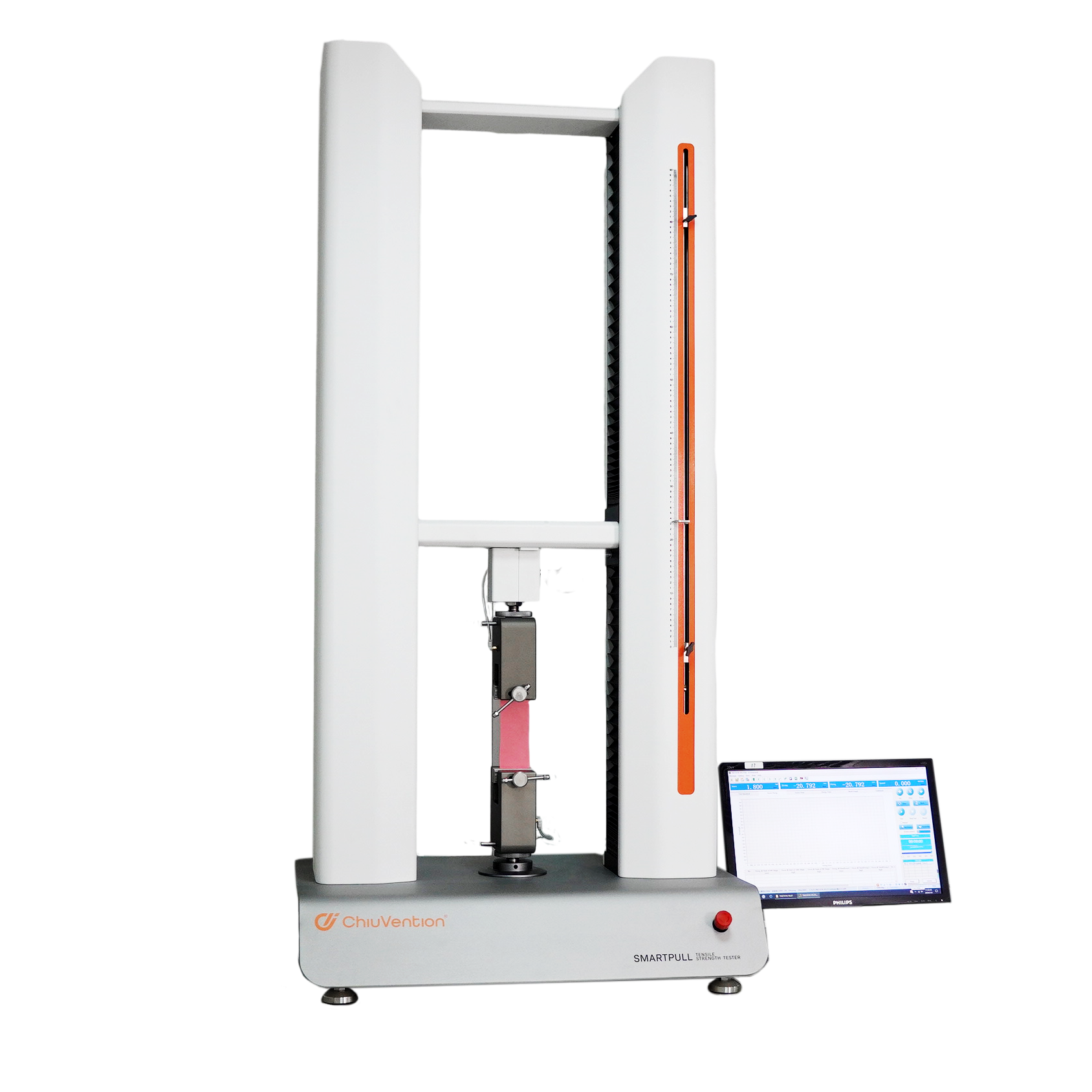

Probador de tracción SmartPull (tipo columna doble) | Un nuevo instrumento desarrollado por la empresa hermana ChiuVention.
Comprobador de resistencia a la tracción de tejidoso máquina de resistencia a la tracción de tela, también llamado máquina de prueba de resistencia a la tracción está diseñado para probar una amplia gama de materiales, incluidos telas, cuero, plástico, papel, etc., en tensión, compresión, flexión, estallido, cizallamiento, desgarro, elongación, carga constante, elástico, deslizamiento de hilos, pelado y otras propiedades mecánicas. El probador de resistencia a la tracción de tela cumple con ISO 13934.1/2, ISO 13935.1/2, ISO 9073.3/4, etc. Y nuestro Se vende máquina medidora de telas.
Descripción original
La máquina de prueba de tracción de tejidos, una versión desarrollada recientemente denominada tirón inteligente La máquina de prueba de tracción es accionada por servomotor de CA. Tiene tornillos de bolas para proporcionar una fuerza de tracción estable y lograr una alta precisión de prueba. El software de la máquina de prueba de tracción es potente y compatible. Produce índices de prueba completos, como desplazamiento, fuerza máxima, elongación y tensión. La máquina de prueba de tracción también tiene varias características de seguridad. Protegen el instrumento y garantizan la seguridad del operador. Es una máquina de tracción hecha para textiles, cuero y calzado. Puede realizar pruebas de tensión, compresión, flexión, desgarro, cizallamiento, pelado y rotura superior. Se aplica a muchas normas internacionales. Estas incluyen ISO 9073-3, ISO13934-1/2, ASTM D5034, ASTM D5035, ISO 3377-2, ISO 13937-3, FZ/T 01030 y GB/T 19976.
TESTEX también proporciona una sola columna. probadores de tracción.
Las características del probador de tracción de telas
Mayor precisión de prueba
Un servoaccionamiento de CA y un husillo de bolas crean una fuerza de tracción estable. La fuerza es constante y precisa dentro del 1%. Esta precisión garantiza la confiabilidad y repetibilidad de los resultados de las pruebas de tracción.
poderoso software
El software de prueba funciona para muchos idiomas. Puede mostrar el desplazamiento, la mayor fuerza y el alargamiento. También muestra la mayor tensión de flexión, la velocidad y otros resultados de las pruebas. Es decir, obtiene índices de prueba de tracción más completos.
Garantía de seguridad para todo el proceso de prueba.
Esta máquina universal para ensayos de tracción de tejidos cuenta con un sistema de alarma inteligente y activo. Detecta desplazamientos y par excesivos y cuenta con dispositivos de sobrecarga y parada de emergencia. También cuenta con límites de desplazamiento ascendente y descendente. La máquina de ensayos de resistencia a la tracción SmartPull mantiene siempre el proceso de ensayo seguro y estable.
It can be se adaptan a meet diverso necesites.
La celda de carga tipo S para fuerza de tracción de 5KN-10KN se puede personalizar para realizar más funciones de prueba y el software de prueba también se puede personalizar para realizar pruebas repetidas automáticas.
Ligeros design
El comprobador de tracción de tejidos SmartPull es 100 kg más ligero que la primera generación, lo que facilita su uso.
Las especificaciones de la máquina de prueba de tracción SmartPull
| Capacidad de prueba | 1000 kg |
| Viaje máximo | 900 mm (sin accesorio) |
| Precisión de viaje | ≤1% |
| Velocidad de viaje | 1mm/minuto ~500mm/minuto |
| Precisión de velocidad | ≤1% |
| Rango de fuerza de prueba | 0.5% ~ 100%FS |
| Precisión del valor de fuerza de prueba | ± 1% |
| Rango de control de tasa constante | 0.5%~100FS |
Software configuración (S tandard)
Una versión del sistema de prueba, con una prueba de un solo paso.
Software configuración (opcional)
La versión C del sistema de prueba puede realizar una prueba de varios pasos.
Accesorios y estándares
Versión A:
ISO 9073-3, ISO 13934-1, ISO 13934-2, ASTM D5034,
ASTM D5035, GB/T 3923.1, GB/T 3923.2
GB/T 13773.1, GB/T 13773.2, GB/T 24218.3
(Los estándares anteriores se combinan con abrazaderas de 25×25 mm, 25×50 mm,
25×75 milímetros)
Accesorios y estándares opcionales
Abrazaderas de 25×100 mm: ISO 9073-4 GB/T 3917.3
Abrazaderas de 50×75 mm : ASTM D5587
Accesorio para rasgar cuero: ISO 3377-2
Dispositivo de frenado superior: ASTM D6797 FZ/T 01030 GB/T 19976
Accesorio de hilo: ISO 2062
Versión A+: ISO 13937-2 (Muestra de 50 mm de ancho）ISO 13937-3
GB/T 3917.2 (Muestra de 50 mm de ancho) GB/T 3917.5
Almejas de 25×200 mm: ISO 13937-4 ISO 4674-1 GB/T 3917.4
Versión C: ISO 13936-2, ASTM D4964 (accesorio tipo U)
Versión C+: ASTM D434 ASTM D1683 ISO 13936-1
ISO 20932-1 (con abrazaderas lineales, o elija otros accesorios y reemplace los
abrazaderas)
(Los estándares anteriores deben programarse de acuerdo con los requisitos de prueba proporcionados por los clientes).
Módulo Configuración of Equipo de resistencia a la tracción
CPU para Intel Celeron (Celeron) 2 GHz o más CPU, memoria de al menos 512 MB, más de 1 GB es mejor.
Espacio en disco duro de más de 2 GB, Resolución de pantalla de 1024 × 768 o más.
La impresora es compatible con el sistema operativo, si es necesario.
Este es el sistema operativo de Windows de Microsoft. Incluye XP, 7, 8 y 10.
Debe generar el informe en Word y Excel. Por lo tanto, debes instalar Office 2003, 2007 o 2010 de Microsoft.
¿En qué se diferencia una máquina tensora de una sola columna de una de dos columnas?
1. Diferencia Uno: Estructura de Apariencia
Uno es una sola columna. El otro es de doble columna (también llamado tipo puerta). La doble columna es más pesada.
2. Diferencia dos: el rango de fuerza de prueba
La máquina de tracción de una sola columna utiliza un solo tornillo. La máquina tensora de doble columna tiene tornillos dobles. También tiene una viga más larga que la máquina de una sola columna. Entonces, la fuerza de prueba es mucho mayor. La máquina de ensayo de tracción habitual tiene dos columnas. Puede manejar más de 5KN para la prueba. Es principalmente para pruebas de 1 tonelada o más. Los probadores de tracción de una sola columna realizan pruebas de fuerza pequeñas, generalmente por debajo de 5 KN o 0.5 toneladas.
3. Diferencia tres: los requisitos del espécimen
La máquina tiene una columna. Tiene un pequeño espacio de actividad y prueba un rango limitado de fuerzas. También tiene requisitos estrictos sobre el tamaño de las muestras. Por el contrario, el aparato de tracción de doble columna tiene un espacio mayor. Por lo tanto, puede manejar una gama más amplia de requisitos de muestras.
4. Diferencia cuatro: si la necesidad de arreglar la máquina
El probador de tracción de doble columna tiene un gran espacio y fuerza de prueba. Su plataforma es muy grande. Para garantizar pruebas precisas, necesita una base fija. El ligero probador de tracción de una sola columna no requiere fijación.
5. Diferencia cinco: costo del producto
La máquina de doble columna cuesta más. Por tanto, su precio es mucho más alto que el de la máquina de una sola columna. Pero cada uno tiene sus ventajas.
En general, las máquinas de resistencia de una y dos columnas se diferencian en:
La carga máxima, el ancho de prueba y el espacio de estiramiento.
Además, en velocidad y precisión de velocidad.
Pero sus estándares y configuraciones son similares. Los compradores deben tener en cuenta que, debido a los diferentes materiales, la tensión de prueba variará. Por ejemplo, las empresas textiles suelen optar por una máquina tensora de una sola columna. Las empresas de caucho pueden elegir una máquina tensora de una o dos columnas. Algunas empresas metalúrgicas necesitan valores de fuerza mayores. Para ellos, solo una máquina tensora de doble columna servirá. Para más detalles, puede consultar a los consultores profesionales de TESTEX.
Debes estar conectado para escribir un comentario.
La importancia del probador de resistencia a la tracción de la tela
La tela a menudo está sujeta a fuerzas de tracción en varias direcciones durante el uso, que es la fuerza principal que causa daño a la tela. La capacidad de la tela para resistir la fractura por tracción se expresa generalmente por el índice de resistencia a la fractura por tracción simple y el índice de resistencia a la fractura por fatiga por tracción múltiple. La resistencia a la fatiga por tracción de la tela puede reflejar indirectamente la capacidad de uso de la tela y ocupar un papel importante en la evaluación de la calidad interna de todo tipo de telas, por lo tanto, elegir un probador de resistencia a la tracción de tela confiable le brindará más ayuda profesional.
La ventaja del probador de resistencia a la tracción de la tela.
- Control de pantalla táctil, impresora incorporada, soporte para comunicación en línea, fácil operación y alta eficiencia de prueba.
- Estructura de soporte de una sola columna, pinza neumática multifuncional, fácil de reemplazar.
- Sensor de alta precisión, puede hacer la prueba de tracción y rotura superior sin reemplazar el sensor, más práctico.
- De acuerdo con las necesidades del cliente, se puede proporcionar una variedad de funciones de prueba estándar, también se puede personalizar de acuerdo con los requisitos del cliente.
- El instrumento utiliza una variedad de medidas de protección: dispositivo de protección anticolisión del dispositivo; protección de sobrecarga del sensor; protección de software de carga de muestra; sobrecorriente, protección contra sobretensiones, etc.
- El instrumento se puede utilizar con el software profesional de detección de máquinas en línea, el software tiene el instrumento de control; dibujo de curva de prueba; análisis de datos de prueba, conservación, manejo; La formación de informes de prueba, la impresión y otras funciones hacen que los resultados de las pruebas sean más intuitivos.
El procedimiento para la prueba de tracción de la tela.
Ajuste la posición de la viga móvil, el accesorio de instalación, y luego ajuste la posición del bloque del límite inferior, para asegurarse de que el instrumento baje hasta el límite inferior para detenerse, la brecha de la brecha no es menor que 5mm.
Toque el sensor con el dedo para ver si no hay cambios, si no hay cambios, verifique si el cable del sensor está enchufado y luego calibre el sensor.
Establezca parámetros específicos en la interfaz de configuración de la pantalla táctil, comience la prueba, registre los resultados de la prueba correspondiente.
Mantenimiento diario
- Limpie después de cada prueba y mantenga el equipo limpio.
- El accesorio debe recubrirse con almacenamiento de aceite antioxidante después de su uso.
- La alimentación debe apagarse antes de reemplazar el sensor o enchufar el cable, si el lado de acceso del sensor está flotando, es fácil causar daños por estática.
- El instrumento se debe calibrar regularmente a la celda de carga para garantizar la precisión del valor medido del instrumento.
- Agregue lubricante a las partes móviles regularmente.
Como fabricante y proveedor profesional de comprobadores de resistencia a la tracción de tejidos, tenemos el precio adecuado para comprobadores de resistencia a la tracción de tejidos. El probador de resistencia a la tracción de la tela está a la venta, le enviaremos un manual detallado y le brindaremos ayuda más profesional si compra nuestro probador de tracción digital.
[contact-form-7 id = "16355" title = "Consulta"]
Sí. Las pruebas de hilo y de cremallera se realizan de acuerdo con las normas ASTM D434 y ASTM D 2061 respectivamente, y se equiparán las abrazaderas correspondientes.
¿Cuál es la capacidad de carga máxima de un probador de tracción de doble brazo?
Un comprobador de tracción de doble columna puede soportar hasta 1000 kg para materiales más exigentes.
¿Qué tipos de materiales se deben probar con una máquina de tracción universal de doble columna??
Nailon, geotextiles, geomembranas, láminas de cobre.
Tornillos, tuercas, alambres de acero, resortes.
Cables, fibras ópticas, acero inoxidable, aleaciones de aluminio.
Cadenas, cremalleras, cartones, materiales de orugas y materiales exigentes no metálicos y metálicos.
Can este vídeo ¿Se puede utilizar una máquina de prueba de tracción de tela para medir papel?
Sí, esta máquina de prueba de tracción de tela se puede utilizar para medir papel. Pero el comprobador de resistencia a la tracción del papel debe personalizarse ya que los estándares de prueba y los accesorios son diferentes a los de este tipo.
¿Por qué es tan importante medir la resistencia a la tracción en materiales textiles?
Medir la resistencia a la tracción en materiales textiles es esencial para evaluar la durabilidad, garantizar el rendimiento en aplicaciones técnicas, mantener la calidad y la seguridad del producto y facilitar el desarrollo de tejidos innovadores y de alto rendimiento.
¿Qué problemas pueden surgir por utilizar accesorios inadecuados o por un funcionamiento incorrecto?
Deslizamiento: La muestra de prueba puede deslizarse de las mordazas, lo que genera resultados inexactos y posibles daños al material.
Rotura de mordazas/agarres: Las mordazas o agarres del comprobador de tracción de tejidos pueden agrietarse o romperse debido a la falta de coincidencia entre el tipo de agarre y el material que se está probando.
¿Cómo puedo resolver el problema de que la máquina no se mueve hacia arriba o hacia abajo cuando la máquina de prueba de resistencia a la tracción está encendida?
Espere 15 segundos: la unidad principal realiza una autocomprobación durante el inicio, que demora alrededor de 15 segundos.
Compruebe los interruptores de límite superior e inferior: asegúrese de que los interruptores de límite estén en las posiciones correctas y que haya suficiente espacio para que la máquina se mueva.
Verifique el voltaje de la fuente de alimentación: verifique que el voltaje de entrada a los componentes electrónicos esté dentro del rango normal. Un voltaje insuficiente o irregular puede impedir que la máquina se mueva.
¿Cómo puedo resolver el problema de que la máquina no se mueve hacia arriba o hacia abajo cuando se enciende la máquina de prueba de resistencia a la tracción? off?
Verifique la conexión eléctrica: asegúrese de que el cable de alimentación conectado a la máquina esté enchufado correctamente y que no haya conexiones sueltas.
Compruebe el interruptor de parada de emergencia: Verifique que el interruptor de parada de emergencia esté liberado. El interruptor debe estar en la posición correcta (girado hacia arriba) para que la máquina funcione.
Verifique el voltaje de la fuente de alimentación: verifique si el voltaje de la fuente de alimentación que se suministra a la máquina de prueba de resistencia universal se encuentra dentro del rango normal. Un voltaje bajo o inestable puede impedir que la máquina se encienda.
Inspeccione el fusible de la máquina: Examine el fusible en el enchufe de alimentación de la máquina. Si el fusible está fundido, reemplácelo con el fusible de repuesto provisto.
¿Cómo puedo solucionar un mensaje de error de sobrecarga que aparece después de conectar el software al probador de tracción de tela?
Verifique el cable de comunicación: asegúrese de que el cable de comunicación entre la computadora y el probador de tensión de tela esté conectado de forma segura y no se haya aflojado.
Verificar la selección del sensor: una configuración incorrecta del sensor puede activar el mensaje de sobrecarga.
Inspeccione el sensor en busca de daños: verifique si el sensor ha sido impactado accidentalmente durante la última prueba o mientras se opera el teclado, ya que esto podría provocar un mal funcionamiento.
Revise los cambios recientes de calibración o configuración: determine si la calibración o los ajustes de calibración se ajustaron en el software antes de que ocurriera el problema. Una calibración incorrecta puede generar errores de sobrecarga.
Verificar cambios manuales en los valores de calibración: Verifique si se realizaron cambios manuales en los valores de calibración, la configuración del sensor u otros parámetros de hardware en el software.
