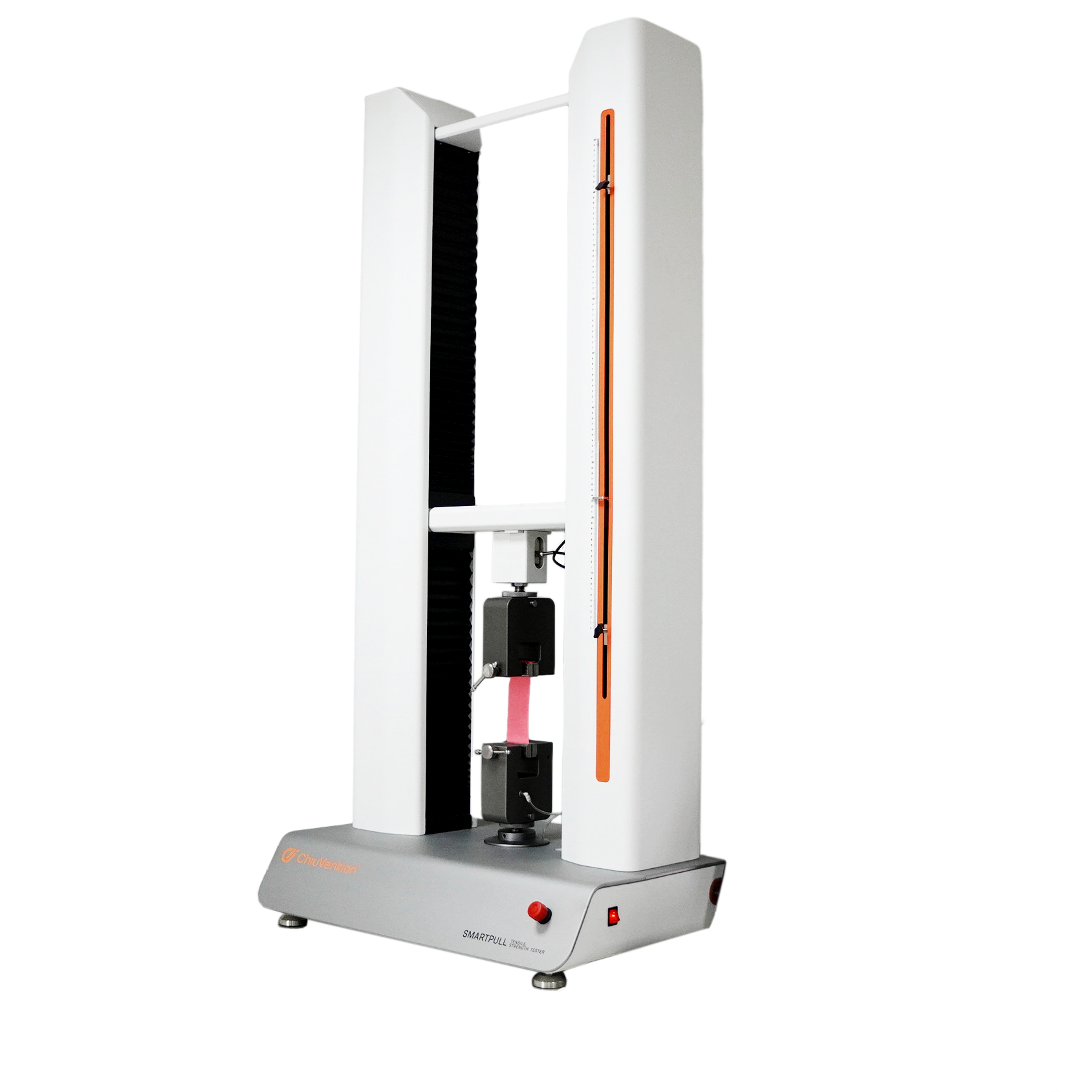

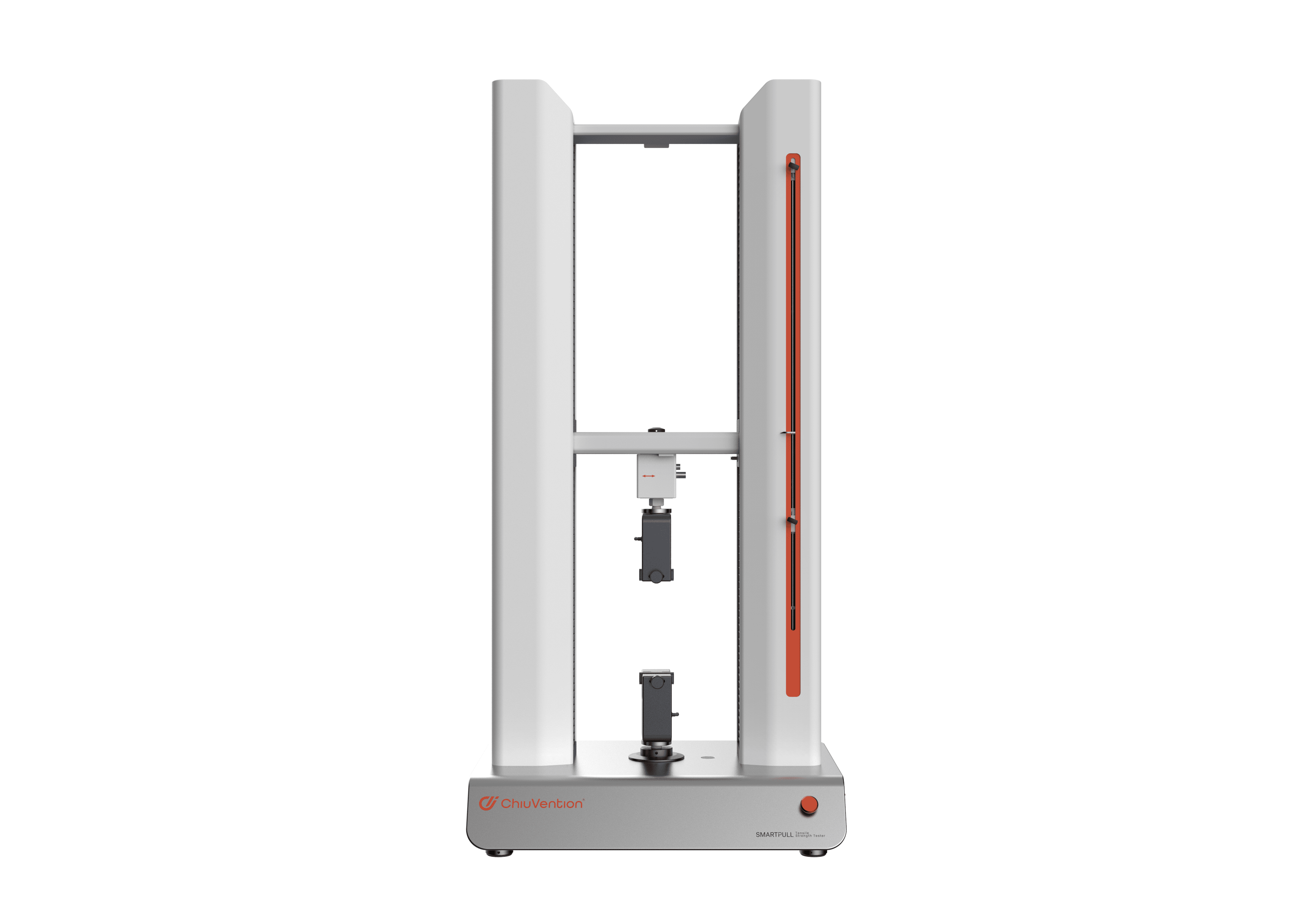

SmartPull-Zugprüfgerät (Zweisäulentyp) | Ein neues Instrument, das von der Schwesterfirma ChiuVention entwickelt wurde.
Prüfgerät für die Zugfestigkeit von Stoffen, oder auch Stoffzugfestigkeitsmaschine, auch benannt Zugfestigkeitsprüfmaschine wurde entwickelt, um eine breite Palette von Materialien, einschließlich Stoff, Leder, Kunststoff, Papier usw., auf Zug, Druck, Biegung, Bersten, Scheren, Reißen, Dehnung, konstante Belastung, Elastizität, Fadenschlupf, Ablösung und andere mechanische Eigenschaften zu testen. Das Gewebe-Zugfestigkeitsprüfgerät entspricht ISO 13934.1/2, ISO 13935.1/2, ISO 9073.3/4 usw. Und unsere Stoffmessmaschine steht zum Verkauf.
Beschreibung
Die Stoffzugfestigkeitsprüfmaschine, eine neu entwickelte Version namens SmartPull Zugprüfmaschine, wird mit AC-Servo angetrieben. Sie verfügt über Kugelumlaufspindeln, um eine stabile Zugkraft zu gewährleisten und eine hohe Prüfgenauigkeit zu erreichen. Die Software der Zugprüfmaschine ist leistungsstark und kompatibel. Sie gibt umfassende Prüfindizes aus, wie Verschiebung, maximale Kraft, Dehnung und Spannung. Die Zugprüfmaschine verfügt außerdem über verschiedene Sicherheitsfunktionen. Sie schützen das Instrument und gewährleisten die Sicherheit des Bedieners. Es handelt sich um eine Zugprüfmaschine für Textilien, Leder und Schuhe. Sie kann Zug-, Druck-, Biege-, Reiß-, Scher-, Schäl- und Spitzenbruchtests durchführen. Sie erfüllt viele internationale Normen. Dazu gehören ISO 9073-3, ISO13934-1/2, ASTM D5034, ASTM D5035, ISO 3377-2, ISO 13937-3, FZ/T 01030 und GB/T 19976.
TESTEX bietet auch einsäulige Zugprüfgeräte.
Die Merkmale des Stoffzugfestigkeitsprüfers
Höhere Prüfgenauigkeit
Ein AC-Servoantrieb und eine Kugelumlaufspindel erzeugen eine stabile Zugkraft. Die Kraft ist konstant und auf 1 % genau. Diese Genauigkeit gewährleistet die Zuverlässigkeit und Wiederholbarkeit der Zugversuchsergebnisse.
Kraftvoll Software.
Die Testsoftware funktioniert in vielen Sprachen. Sie kann die Verschiebung, die größte Kraft und die Dehnung anzeigen. Sie zeigt auch die größte Biegespannung, Geschwindigkeit und andere Testergebnisse an. Das heißt, sie erhält umfassendere Zugtestindizes.
Sicherheitsgarantie für den gesamten Testprozess.
Diese universelle Zugfestigkeitsprüfmaschine für Textilien verfügt über ein intelligentes und aktives Alarmsystem. Sie erkennt übermäßige Verschiebungen und Drehmomente und verfügt über Überlastungs- und Not-Aus-Vorrichtungen. Sie verfügt außerdem über Auf- und Ab-Bewegungsbegrenzungen. Die SmartPull-Zugfestigkeitsprüfmaschine sorgt immer für einen sicheren und stabilen Prüfprozess.
It können. be maßgeschneiderte zu treffen verschieden technisches.
Die S-Typ-Wägezelle für Zugkräfte von 5–10 kN kann angepasst werden, um weitere Testfunktionen zu realisieren. Auch die Testsoftware kann angepasst werden, um automatische Wiederholungstests durchzuführen.
Leichtgewicht Design
Das SmartPull Gewebezugprüfgerät ist 100 kg leichter als die erste Generation. Dies erleichtert die Handhabung.
Die Spezifikationen der SmartPull-Zugprüfmaschine
| Testkapazität | 1000 kg |
| Maximaler Federweg | 900mm (ohne Vorrichtung) |
| Reisegenauigkeit | ≤1% |
| Reisegeschwindigkeit | 1 mm/min ~ 500 mm/min |
| Geschwindigkeitsgenauigkeit | ≤1% |
| Prüfkraftbereich | 0.5 % bis 100 % vom Endwert |
| Genauigkeit der Prüfkraftwerte | ± 1% |
| Bereich der Konstantratenregelung | 0.5 % ~ 100 FS |
Software Konfiguration (NSandard)
Eine Version des Testsystems mit einem einstufigen Test
Software Konfiguration (optional)
Die C-Version des Testsystems kann einen mehrstufigen Test durchführen
Vorrichtung und Standards
Version A:
ISO 9073-3, ISO 13934-1, ISO 13934-2, ASTM D5034,
ASTM D5035, GB/T 3923.1, GB/T 3923.2
GB/T 13773.1, GB/T 13773.2, GB/T 24218.3
(Die oben genannten Standards sind mit Klammern von 25×25 mm, 25×50 mm abgestimmt,
25 × 75 mm)
Optionale Vorrichtungen und Standards
Klemmen à 25×100 mm: ISO 9073-4 GB/T 3917.3
Klemmen von 50×75 mm: ASTM D5587
Lederreißvorrichtung: ISO 3377-2
Obere Bruchvorrichtung: ASTM D6797 FZ/T 01030 GB/T 19976
Garnfixierung: ISO 2062
Version A+: ISO 13937-2 (Probe 50 mm breit）ISO 13937-3
GB/T 3917.2 (Probe 50 mm breit） GB/T 3917.5
Klemmen von 25×200 mm: ISO 13937-4 ISO 4674-1 GB/T 3917.4
Version C: ISO 13936-2, ASTM D4964 (Vorrichtung vom Typ U)
Version C+: ASTM D434 ASTM D1683 ISO 13936-1
ISO 20932-1( mit Linearklemmen, oder wählen Sie andere Vorrichtungen und ersetzen Sie die
Klemmen)
(Die oben genannten Standards sollten entsprechend den Testanforderungen der Kunden programmiert werden.）
Computer Konfiguration of Zugfestigkeitsausrüstung
CPU für Intel Celeron (Celeron) 2 GHz oder mehr CPU, Speicher mindestens 512 MB, mehr als 1 GB ist besser.
Festplattenspeicher von mehr als 2 GB, Bildschirmauflösung von 1024 × 768 oder mehr.
Der Drucker ist, falls erforderlich, mit dem Betriebssystem kompatibel.
Dies ist das Betriebssystem für Microsoft Windows. Es umfasst XP, 7, 8 und 10.
Sie müssen den Bericht in Word und Excel ausgeben. Sie sollten daher Microsoft Office 2003, 2007 oder 2010 installieren.
Worin unterscheidet sich eine einsäulige Zugprüfmaschine von einer zweisäuligen?
1. Unterschied Eins: Erscheinungsstruktur
Einer ist einsäulig. Der andere ist zweisäulig (auch Türtyp genannt). Zweisäulig ist schwerer.
2. Unterschied zwei: Der Prüfkraftbereich
Die einsäulige Zugprüfmaschine verwendet eine einzelne Schraube. Die zweisäulige Zugprüfmaschine hat doppelte Schrauben. Sie hat auch einen längeren Balken als die einsäulige Maschine. Daher ist die Prüfkraft viel größer. Die übliche Zugprüfmaschine hat zwei Säulen. Sie kann bei der Prüfung über 5 kN bewältigen. Sie ist hauptsächlich für Prüfungen von 1 Tonne oder mehr geeignet. Einsäulige Zugprüfmaschinen führen Prüfungen mit geringer Kraft durch, im Allgemeinen unter 5 kN oder 0.5 Tonnen.
3. Unterschied drei: die Anforderungen an die Probe
Die Maschine hat eine Säule. Sie hat einen kleinen Aktionsraum und testet einen begrenzten Kraftbereich. Außerdem gelten strenge Anforderungen an die Probengröße. Im Gegensatz dazu hat der Zugprüfer mit zwei Säulen mehr Platz. Er kann also ein breiteres Spektrum an Probenanforderungen bewältigen.
4. Unterschied vier: ob die Maschine repariert werden muss
Der Doppelsäulen-Zugprüfstand bietet viel Platz und Prüfkraft. Seine Plattform ist sehr groß. Um genaue Tests zu gewährleisten, ist ein festes Fundament erforderlich. Der leichte Einsäulen-Zugprüfstand muss nicht befestigt werden.
5. Unterschied fünf: Produktkosten
Die Doppelsäulenmaschine kostet mehr. Ihr Preis ist also viel höher als der der Einsäulenmaschine. Aber jede hat ihre Vorteile.
Im Allgemeinen unterscheiden sich einsäulige und zweisäulige Kraftmaschinen in:
Die maximale Belastung, Prüfbreite und Dehnungsfläche.
Auch in puncto Geschwindigkeit und Geschwindigkeitsgenauigkeit.
Ihre Standards und Konfigurationen sind jedoch ähnlich. Käufer müssen berücksichtigen, dass die Prüfspannung aufgrund unterschiedlicher Materialien unterschiedlich ist. Textilunternehmen beispielsweise wählen im Allgemeinen eine einsäulige Spannmaschine. Gummiunternehmen können zwischen einer einsäuligen oder einer zweisäuligen Spannmaschine wählen. Einige Metallunternehmen benötigen größere Kraftwerte. Für sie ist nur eine zweisäulige Spannmaschine geeignet. Weitere Informationen erhalten Sie von den professionellen Beratern von TESTEX.
Du musst angemeldet an um eine Bewertung.
Die Bedeutung des Stoffzugfestigkeitstesters
Das Gewebe wird während des Tragens oft Zugkräften in verschiedene Richtungen ausgesetzt, was die Hauptkraft ist, die Gewebeschäden verursacht. Die Fähigkeit des Gewebes, Zugbruch zu widerstehen, wird normalerweise durch den Widerstandsindex gegen Einfachzugbruch und den Widerstandsindex gegen Mehrfachzugermüdungsbruch ausgedrückt. Die Zugermüdungsfestigkeit von Stoffen kann indirekt die Tragfähigkeit des Stoffes widerspiegeln und eine wichtige Rolle bei der internen Qualitätsbewertung aller Arten von Stoffen spielen. Daher bietet Ihnen die Wahl eines zuverlässigen Stoffzugfestigkeitsprüfers professionellere Hilfe.
Der Vorteil des Gewebezugfestigkeitstesters
- Touchscreen-Steuerung, integrierter Drucker, Unterstützung der Online-Kommunikation, einfache Bedienung und hohe Testeffizienz.
- Einspaltige Halterungsstruktur, multifunktionaler pneumatischer Greifer, einfach auszutauschen.
- Hochpräziser Sensor, kann Zug- und Bruchversuche durchführen, ohne den Sensor auszutauschen, praktischer.
- Je nach Kundenwunsch können eine Vielzahl von Standardtestfunktionen bereitgestellt werden, die auch nach Kundenwunsch angepasst werden können.
- Das Instrument verwendet eine Vielzahl von Schutzmaßnahmen: Vorrichtungs-Antikollisionsschutzvorrichtung; Sensorüberlastschutz; Schutz der Beispiellade-Software; Überstrom, Überspannungsschutz usw.
- Das Instrument kann mit der professionellen starken Maschinenerkennungssoftware online verwendet werden, die Software verfügt über das Steuerinstrument; Testkurvenzeichnung; Analyse, Aufbewahrung, Verwaltung von Testdaten; Die Erstellung von Testberichten, das Drucken und andere Funktionen machen die Testergebnisse intuitiver.
Das Verfahren für den Stoffzugversuch
Passen Sie die Position des beweglichen Trägers und der Installationsvorrichtung an und stellen Sie dann die Position des unteren Grenzblocks ein, um sicherzustellen, dass das Instrument bis zum unteren Grenzwert stoppt. Der Spalt der Verletzung beträgt nicht weniger als 5 mm.
Tippen Sie mit dem Finger auf den Sensor, um festzustellen, ob sich nichts geändert hat. Wenn sich nichts geändert hat, prüfen Sie, ob das Sensorkabel eingesteckt ist, und kalibrieren Sie den Sensor.
Stellen Sie bestimmte Parameter auf der Einstellungsoberfläche des Touchscreens ein, starten Sie den Test und zeichnen Sie die entsprechenden Testergebnisse auf.
Tägliche Wartung
- Reinigen Sie das Gerät nach jedem Test und halten Sie es sauber.
- Die Befestigung sollte nach Gebrauch mit einem Rostschutzöl beschichtet werden.
- Die Stromversorgung sollte ausgeschaltet werden, bevor der Sensor ausgetauscht oder das Kabel eingesteckt wird. Wenn die Sensorzugangsseite schwimmt, kann es leicht zu statischen Schäden kommen.
- Das Instrument sollte regelmäßig auf die Wägezelle kalibriert werden, um die Genauigkeit des Messwerts des Instruments sicherzustellen.
- Fügen Sie regelmäßig Schmiermittel zu den beweglichen Teilen hinzu.
Als professioneller Hersteller und Lieferant von Stoffzugfestigkeitsprüfgeräten haben wir den richtigen Preis für Stoffzugfestigkeitsprüfgeräte. Stoffzugfestigkeitsprüfer ist im Angebot, wir senden Ihnen eine ausführliche Anleitung zu und bieten Ihnen professionellere Hilfe, wenn Sie unseren digitalen Zugfestigkeitsprüfer kaufen.
[Kontaktformular-7 id="16355" title="Anfrage"]
Ja. Garnprüfungen und Reißverschlussprüfungen werden gemäß den Normen ASTM D434 bzw. ASTM D 2061 durchgeführt und es werden entsprechende Klemmen eingesetzt.
Was ist die maximale Tragfähigkeit eines Zweiarm-Zugprüfgeräts?
Ein Zweisäulen-Zugprüfgerät kann bei anspruchsvolleren Materialien bis zu 1000 kg bewältigen.
Welche Arten von Materialien sollten mit einer zweisäuligen Universalzugmaschine getestet werden??
Nylon, Geotextilien, Geomembranen, Kupferfolie.
Schrauben, Muttern, Stahldrähte, Federn.
Kabel, Glasfasern, Edelstahl, Aluminiumlegierungen.
Ketten, Reißverschlüsse, Kartonagen, Schienenmaterialien sowie anspruchsvolle nichtmetallische und metallische Werkstoffe.
Können fehlen uns die Worte. Kann eine Zugprüfmaschine für Stoffe zum Messen von Papier verwendet werden?
Ja, diese Zugfestigkeitsprüfmaschine für Stoffe kann zum Messen von Papier verwendet werden. Allerdings muss ein Papierzugfestigkeitsprüfgerät angepasst werden, da die Prüfnormen und Vorrichtungen bei diesem Typ anders sind.
Warum ist die Messung der Zugfestigkeit von Textilmaterialien so wichtig?
Die Messung der Zugfestigkeit von Textilmaterialien ist von entscheidender Bedeutung für die Beurteilung der Haltbarkeit, die Gewährleistung der Leistung in technischen Anwendungen, die Aufrechterhaltung der Produktqualität und -sicherheit und die Erleichterung der Entwicklung innovativer Hochleistungsgewebe.
Welche Probleme können durch den Einsatz falscher Armaturen oder eine unsachgemäße Bedienung entstehen?
Abrutschen: Die Testprobe kann aus den Griffen rutschen, was zu ungenauen Ergebnissen und möglichen Materialschäden führen kann.
Bruch von Spannzeugen/Backen: Die Spannzeuge oder Backen des Gewebezugprüfgeräts können aufgrund einer Nichtübereinstimmung zwischen Spannzeugtyp und zu prüfendem Material reißen oder brechen.
Wie kann ich das Problem beheben, dass sich die Maschine nicht auf und ab bewegt, wenn die Zugfestigkeitsprüfmaschine eingeschaltet ist?
15 Sekunden warten: Das Hauptgerät führt beim Start einen Selbsttest durch, der etwa 15 Sekunden dauert.
Überprüfen Sie die oberen und unteren Endschalter: Stellen Sie sicher, dass sich die Endschalter in der richtigen Position befinden und genügend Bewegungsfreiheit für die Maschine vorhanden ist.
Überprüfen Sie die Versorgungsspannung: Überprüfen Sie, ob die Eingangsspannung der elektronischen Komponenten im normalen Bereich liegt. Eine unzureichende oder unregelmäßige Spannung kann dazu führen, dass sich die Maschine nicht bewegt.
Wie kann ich das Problem lösen, dass sich die Maschine nicht auf oder ab bewegt, wenn die Zugfestigkeitsprüfmaschine eingeschaltet ist? WOW!?
Überprüfen Sie den Stromanschluss: Stellen Sie sicher, dass das an die Maschine angeschlossene Stromkabel richtig eingesteckt ist und keine losen Verbindungen vorhanden sind.
Not-Aus-Schalter prüfen: Prüfen Sie, ob der Not-Aus-Schalter entriegelt ist. Der Schalter muss in der richtigen Stellung (nach oben gedreht) sein, damit die Maschine funktioniert.
Überprüfen Sie die Versorgungsspannung: Überprüfen Sie, ob die an die Universal-Dehnungsprüfmaschine gelieferte Versorgungsspannung im normalen Bereich liegt. Eine niedrige oder instabile Spannung kann dazu führen, dass sich die Maschine nicht einschaltet.
Überprüfen Sie die Sicherung der Maschine: Überprüfen Sie die Sicherung in der Steckdose der Maschine. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie durch die mitgelieferte Ersatzsicherung.
Wie kann ich eine Überlastungsfehlermeldung beheben, die nach dem Verbinden der Software mit dem Gewebezugprüfgerät erscheint?
Überprüfen Sie das Kommunikationskabel: Stellen Sie sicher, dass das Kommunikationskabel zwischen dem Computer und dem Gewebezugprüfgerät fest angeschlossen ist und sich nicht gelöst hat.
Sensorauswahl überprüfen: Eine falsche Sensoreinstellung kann die Überlastmeldung auslösen.
Prüfen Sie den Sensor auf Beschädigungen: Überprüfen Sie, ob beim letzten Test oder bei der Bedienung der Tastatur ein versehentlicher Stoß auf den Sensor erfolgt ist, da dies zu Fehlfunktionen führen kann.
Überprüfen Sie die letzten Kalibrierungs- oder Konfigurationsänderungen: Stellen Sie fest, ob die Kalibrierung oder die Kalibrierungseinstellungen in der Software angepasst wurden, bevor das Problem auftrat. Eine unsachgemäße Kalibrierung kann zu Überlastungsfehlern führen.
Manuelle Änderungen der Kalibrierwerte prüfen: Überprüfen Sie, ob in der Software manuelle Änderungen an den Kalibrierwerten, Sensoreinstellungen oder anderen Hardwareparametern vorgenommen wurden.
