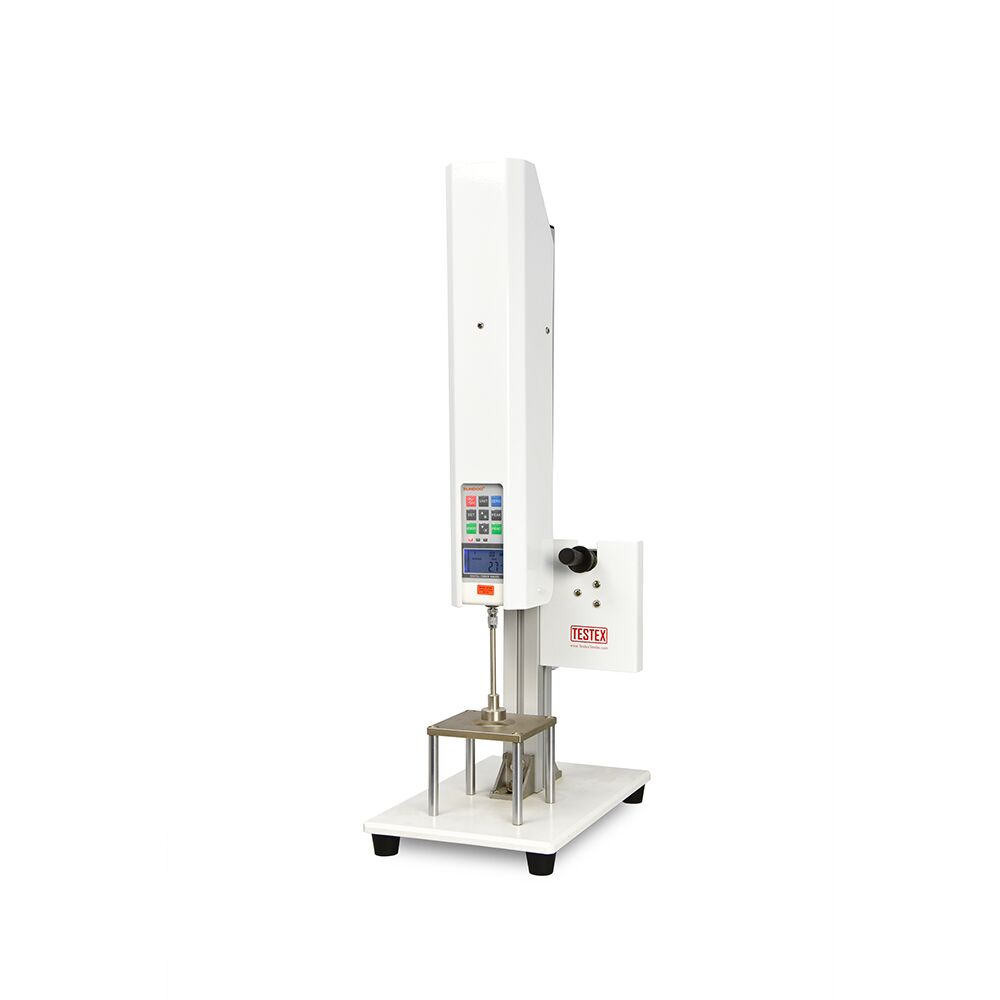

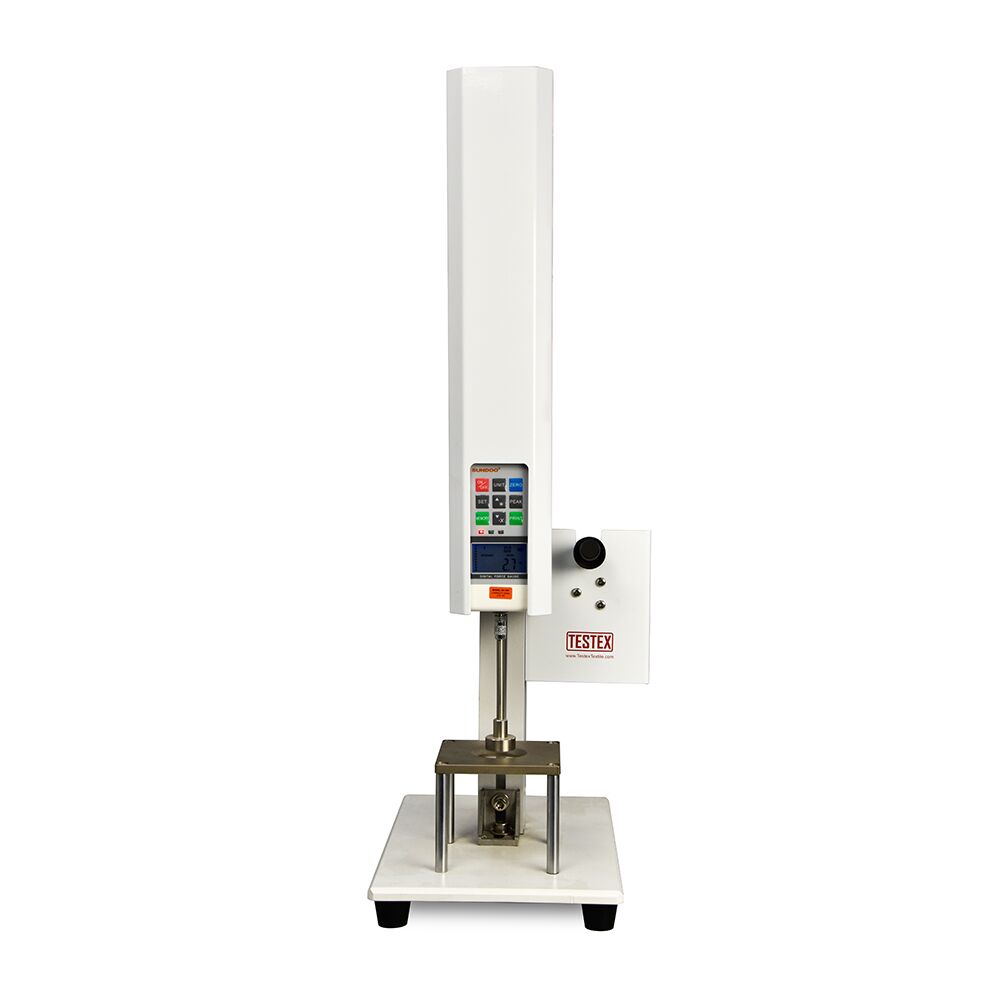

Steifheitstester Pneumatisch TF114
Gewebesteifheitstester Pneumatisch, zum Testen der Steifheit des Gewebes nach dem Biegezyklus-Testverfahren von ASTM.
Beschreibung
Antragsprozess
Gewebesteifheitstester Pneumatisch, zum Testen der Steifheit des Gewebes nach dem Biegezyklus-Testverfahren von ASTM.
Testprozedur
Ein Kolben mit einem Durchmesser von 25.4 mm (1 Zoll) drückt den Stoff in 38 Sekunden über eine Entfernung von 1.5 mm (57 Zoll) durch eine Öffnung mit einem Durchmesser von 2.25 mm (1.7 Zoll) und die maximale Kraft wird aufgezeichnet.
Spezifikationen
Pneumatikzylinder
Druckluft ist erforderlich
Optionales Zubehör
Digitales Kraftmessgerät 500 N, Genauigkeit: 0.1 N
Gewicht
| 25 kg |
Power
| 0.4-0.7 Mpa |
Abmessungen
| Länge: | 430mm | Breite: | 320mm | Höhe: | 950mm |
Standards
| ASTM D4032 |
4 Bewertungen für Steifheitstester Pneumatisch TF114
Hinterlassen Sie eine Kundenbewertung
Du musst angemeldet an um eine Bewertung.
Verwenden Sie Reichweite
Diese Prüfmethode ist allgemein auf alle Arten von Stoffen anwendbar, einschließlich gewebte, gestrickte und Vliesstoffe mit beliebigem Fasergehalt.
Testprinzip
Verwenden Sie einen runden Ladekopf, um ein Stück flache und gefaltete Stoffprobe in ein Plattformloch zu drücken, sodass der maximale Druck der Stoffprobe durch das Loch die Steifheit des Stoffes ist.
Sample Prep
Nehmen Sie eine Probenplatte aus der zu entnehmenden Probe mit einer Größe von etwa 102 mm * 204 mm, ohne Beschädigungen und Mängel der Probe 5, die Probe sollte parallel zur Länge der Probenlängenrichtung sein. Legen Sie jede Probe mit der Vorderseite nach unten und falten Sie sie einmal in 102 * 102 mm große Quadrate. Nach dem Falten die Falten mit einer Probenplatte abflachen. Der Handdruck muss 1 Minute lang aufrechterhalten werden, damit die Kante die Stoffhärte nicht beeinträchtigt. Alle Proben müssen mindestens 4 Stunden bei 21 ± 1 ° C und einer relativen Luftfeuchtigkeit von weniger als 65 ± 2% aufbewahrt werden.
Testprozedur
1 Überprüfen Sie vor dem Testen, ob die Gasquelle den Anforderungen entspricht, und prüfen Sie, ob der Lastkopf und das Loch des Testzentrums koaxial sind.
2 Geschwindigkeitsanpassung
Schalten Sie die Luftzufuhr ein, heben Sie den Luftdruck-Einstellknopf nach oben, drehen Sie den Knopf im Uhrzeigersinn oder gegen den Uhrzeigersinn, damit der Zeiger auf dem Barometer bei 47 psi (0.324 MPa) anzeigt, und drücken Sie dann den Knopf.
Schalten Sie den Schalter ein, wenn der Ladekopf gleichzeitig abzufallen begann. Drücken Sie die Stoppuhr, um das Timing zu starten, wenn der Ladekopf gleichzeitig nicht mehr fällt. Drücken Sie die Stoppuhr, um das Timing zu stoppen. Überprüfen Sie, ob die Zeit 1.7 ± 0.3 s beträgt.
Wenn die Drehzahl nicht den Anforderungen entspricht, stellen Sie die linke Seite des Schalterströmungsventils ein.
3 Drücken Sie den Schalter am Druckmesser, um die Leistung des Schubmessers einzuschalten und den aktuellen Wert zu löschen.
4 Die Probe wird flach auf der Testplattform behandelt.
5 Drehen Sie den Schalter nach vorne, um den Ladekopf abzusenken. Nachdem der Ladekopf nicht mehr abfällt, lesen Sie den auf dem Druckmesser angezeigten Maximalwert der Kraft ab und notieren Sie ihn, dh die Härte.
6 Ziehen Sie den Schalter nach hinten, damit der Lastkopf in die Ausgangsposition zurückkehrt. Entfernen Sie die Probe und setzen Sie den Schubwert auf Null zurück.
7 Befolgen Sie die obigen Schritte, um die anderen vier Proben zu testen, die Härte jeder Probe aufzuzeichnen und den Durchschnittswert zu berechnen.
8 Drehen Sie den Schalter nach hinten und drücken Sie den Lastkopf, um in die Ausgangsposition zurückzukehren. Drücken Sie ON / OFF, um die Leistung des Schubmessers auszuschalten.
Als professioneller Anbieter von Textilinstrumenten sind wir bestrebt, die Benutzererfahrung kontinuierlich zu verbessern. TESTEX Textile Testing Equipment ist eine zuverlässige Wahl für die Prüfung der Textilqualität.
