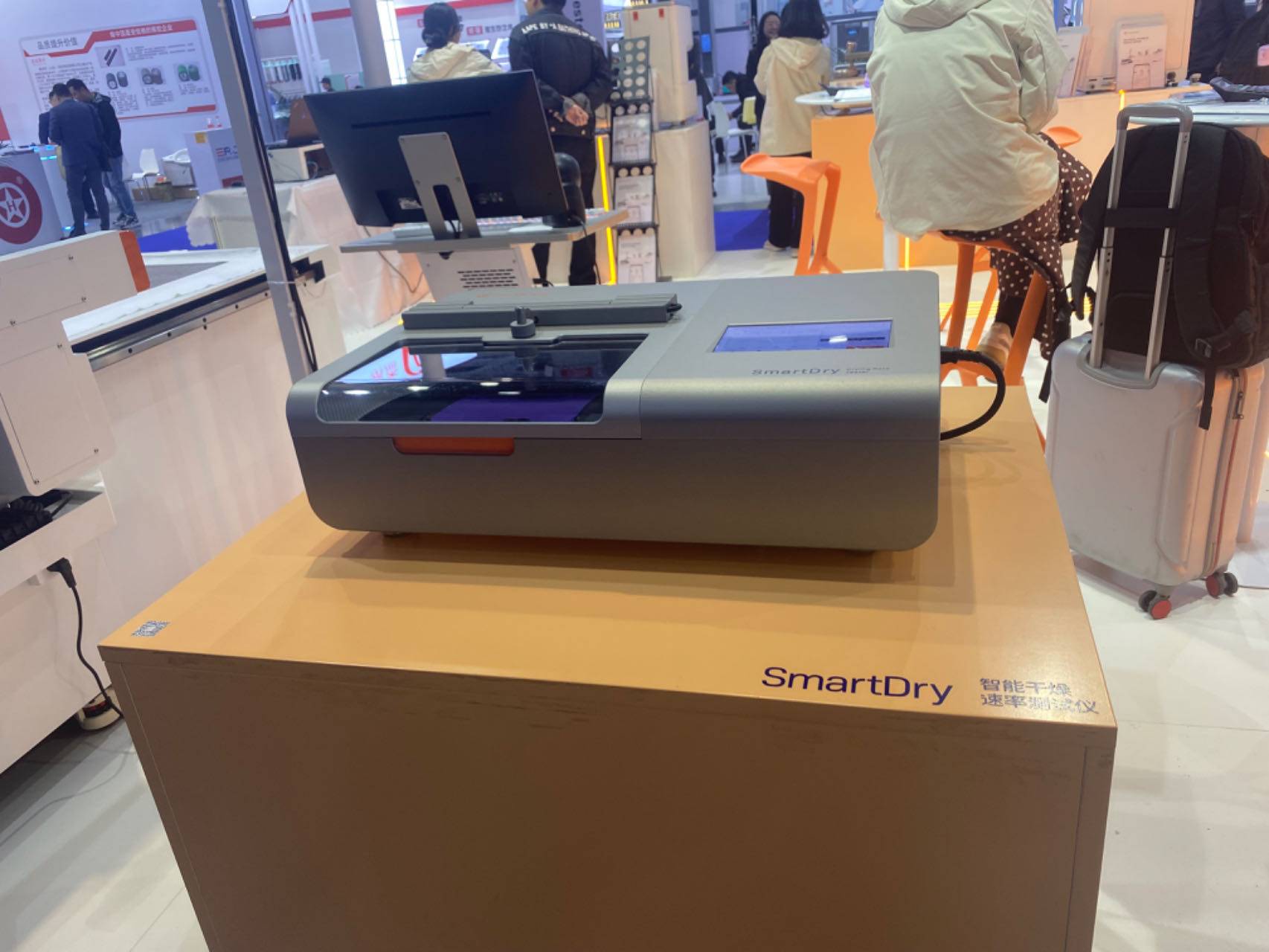

جهاز اختبار معدل التجفيف | أداة ذكية طورتها الشركة الشقيقة ChiuVention.

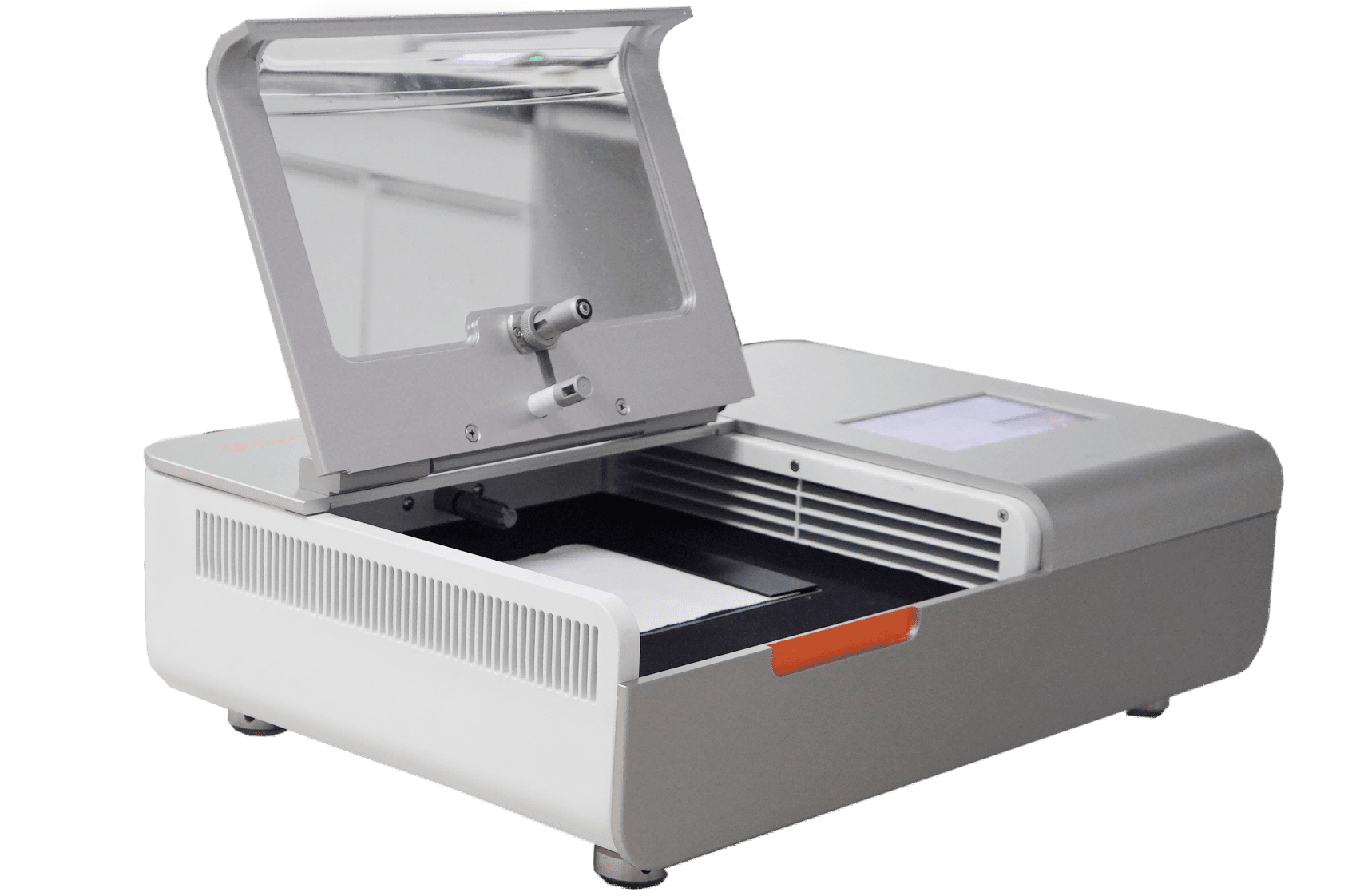

جهاز قياس معدل التجفيف SmartDry تم تجهيزه بأجهزة استشعار لدرجة الحرارة عالية الدقة، وأجهزة استشعار لسرعة الرياح، وأجهزة دقيقة لتقطر الماء، وما إلى ذلك، والتي يمكنها محاكاة عملية التعرق البشري بسرعة وتحديد معدل التجفيف بسرعة المنسوجات.
تقوم SmartDry باختبار الأقمشة سريعة الجفاف، بما في ذلك البوليستر والنايلون سريعي الجفاف، والأقمشة الماصة للرطوبة للملابس الرياضية، وأقمشة المعدات الخارجية مثل الخيام والسترات، وملابس السباحة، والمنسوجات المنزلية مثل المناشف والملاءات.
تجعل مروحة التدفق المتوازي المصممة خصيصًا سرعة الرياح أكثر اتساقًا وسلاسة، مما يمكنه استعادة عملية التبخر الفعلية وجعل نتائج اختبار التجفيف أكثر موثوقية. يعد جهاز اختبار معدل تجفيف الأقمشة SmartDry جهازًا ذكيًا يمكن توصيله بتطبيق SmarTexLab المثبت في الهاتف الذكي عبر WIFI بحيث يمكن ضبط المعلمات عن بُعد ويمكن مراقبة عملية الاختبار، مما يحسن كفاءة العمل بشكل كبير. ينطبق جهاز اختبار معدل تجفيف SmartDry على معيار AATCC 201.
الوصف
تطبيق جهاز اختبار معدل التجفيف SmartDry
الأقمشة سريعة الجفاف: غالبًا ما تخضع الأقمشة مثل البوليستر والنايلون، المصممة للرياضات الخارجية أو السفر، لاختبار معدل الجفاف لضمان جفافها بسرعة بعد البلل.
أقمشة الملابس الرياضية: تحتاج الألياف عالية الأداء والأقمشة الماصة للرطوبة المستخدمة عادة في الملابس الرياضية إلى اختبار معدل الجفاف لضمان التجفيف السريع لتحسين الراحة والأداء.
أقمشة المعدات الخارجية: يتم اختبار الأقمشة المستخدمة في المعدات الخارجية مثل الخيام وأكياس النوم والسترات المقاومة للماء لضمان التجفيف السريع في الظروف الرطبة أو المبللة للحفاظ على الوظائف.
ملابس السباحة وملابس الصالة الرياضية: تتعرض هذه الأقمشة للماء والرطوبة العالية، لذا فإن سرعة تجفيفها تؤثر بشكل مباشر على تجربة المستخدم.
المنسوجات المنزلية: يتم اختبار العناصر مثل المناشف، وأردية الحمام، وملاءات السرير لمعرفة معدل الجفاف لتقييم مدى راحتها وعمليتها.
لمعرفة المزيد عن اختبار معدل التجفيف، يرجى قراءة هذه المقالة: اختبار معدل تجفيف القماش.
مبدأ اختبار معدل تجفيف SmartDry
يتم وضع عينة اختبار فوق لوحة التسخين عند درجة حرارة ثابتة تبلغ 37 درجة (99 درجة فهرنهايت)، وترتفع كمية معينة من الماء من أسفل جهاز اختبار معدل التجفيف إلى مركز اللوحة وتشبع العينة. مقياس شدة الريح الموجود داخل الجهاز يجفف العينة. يقوم مستشعر درجة الحرارة بالأشعة تحت الحمراء بقياس التغير في درجة حرارة العينة لتحديد ما إذا كان التجفيف قد انتهى، ومن ثم يتم تحديد سرعة التجفيف بواسطة وقت التجفيف الاختباري.
لماذا جهاز اختبار معدل التجفيف SmartDry
أداة ذكية
يمكن ربط جهاز اختبار معدل التجفيف هذا بالهاتف الذكي، حتى تتمكن من ضبط المعلمات ومراقبة حالة الاختبار عن بعد، وكذلك الحصول مباشرة على نتائج الاختبار بما في ذلك منحنى معدل التجفيف ووقت التجفيف وتنبيهات تحذير المعدات، وما إلى ذلك؛ علاوة على ذلك، يمكنك مشاركة نتائج اختبار تجفيف القماش مع الآخرين.
اختبار فعال ومريح وأكثر موثوقية
مع مستشعر درجة الحرارة عالي الدقة، ومستشعر سرعة الرياح، وجهاز التنقيط الدقيق، يمكنك إكمال اختبار معدل التجفيف بسرعة خلال 10 دقائق.
إن مروحة التدفق المتقاطع المتوازية المصممة خصيصًا لجهاز اختبار معدل الجفاف هذا تجعل سرعة الرياح أكثر تجانسًا وسلاسة، والتي يمكن أن تعرض عملية التبخر الفعلية وتجعل نتائج اختبار تجفيف القماش أكثر موثوقية.
بسيطة وسهلة الاستخدام
سيتم عرض عملية اختبار تجفيف القماش بالكامل على الشاشة وتقديمها كمنحنى بيانات واضح.
تصميم دقيق المظهر، سطح أكسدة صلب من سبائك الألومنيوم، متين وسهل التنظيف؛ شاشة ملونة تعمل باللمس مقاس XNUMX بوصات سهلة الاستخدام.
لمعرفة المزيد عن SmartDry، يرجى زيارة هذه الصفحة.
مواصفات جهاز اختبار معدل التجفيف SmartDry
المروحة: يمكن أن تنتج تدفق هواء يتراوح بين 0.5-3.5 م/ث ±0.1 م/ث
لوحة السخان: 305 مم × 305 مم ± 0.5 مم
لوحة تسخين ناعمة: 305 مم × 305 مم ± 0.5 مم
لوح الفلين العازل للحرارة: 305 مم × 305 مم ± 0.5 مم
شريط الضغط المعدني: 150 مم × 40 مم × 2 مم ± 1 مم
درجة حرارة التسخين: 25 درجة مئوية -40 درجة مئوية ± 0.5 درجة مئوية (مع حماية من الحرارة الزائدة)
مستشعر درجة الحرارة بالأشعة تحت الحمراء: 15 درجة مئوية -50 درجة مئوية ± 0.1 درجة مئوية
دقة التنقيط 0.05-1.0 مل ± 0.003 مل
1.0-4.5 مل ± 0.01 مل
الاكسسوارات
الصمامات 2 قطعة
لوحة أخذ العينات قطعة واحدة 1 مم*150 مم
زجاجة ماء قطعة واحدة 1 مل
المجموعة الأساسية
AATCC 201
يجب أن تكون مسجلا للدخول لنشر تقييم
إعداد عينة
اقطع ثلاث عينات من الأجزاء اليمنى والوسطى واليسرى من العينة على طول اتجاه العرض، بحيث يكون قياس كل عينة (15.0±0.5) سم × (15.0±0.5) سم. إذا كانت عينة الاختبار عبارة عن ثوب أو منتج نهائي، فاقطع العينات من أجزاء مختلفة من الثوب، مثل الأكمام والظهر والأمام. بالنسبة للجوارب، افصل واختبر مناطق هيكلية مختلفة على طول اتجاه الطول. إذا كان حجم العينة أصغر من حجم الاختبار المطلوب، فراقب عن كثب هجرة الرطوبة. إذا وصل المحلول إلى حافة العينة، فقلل من حجم الماء واستخدم عينة جديدة لإعادة الاختبار. قبل الاختبار، قم بتجهيز العينات وفقًا لـ ASTM D1776 "الممارسة القياسية لتكييف المنسوجات للاختبار" عن طريق وضعها على شاشة سلكية أو رف مثقب لرف التكييف في جو قياسي بدرجة حرارة 21 درجة مئوية ± 2 درجة مئوية (70 درجة فهرنهايت ± 4 درجات فهرنهايت) ورطوبة نسبية 65٪ ± 5٪ لمدة 4 ساعات على الأقل. يجب إجراء جميع الاختبارات في ظل ظروف قياسية.
إجراءات الاختبار
من خلال مقارنة خطوات اختبار AATCC 201 و SmartDry، يمكن العثور على أن خطوات اختبار AATCC 201 تقليدية ومعقدة نسبيًا، ويجب حساب نتائج الاختبار يدويًا، بينما يتميز SmartDry بسهولة التشغيل ولديه وظيفة حساب ذكية، والتي يمكن أن تقلل بشكل فعال من الخطأ اليدوي.
AATCC 201 إجراءات الاختبار القياسية
1. قم بتشغيل منظم الحرارة وصندوق الهواء للسخان القابل للإزالة للحفاظ على درجة حرارة اللوحة المعدنية عند 37 درجة مئوية ± 1 درجة مئوية (99 درجة فهرنهايت ± 2 درجة فهرنهايت).
2. استخدم مقياس سرعة الرياح السلكي الساخن للتأكد من أن سرعة الهواء عبر اللوحة تبلغ 1.5 متر/ثانية ± 0.5 متر/ثانية. قم بقياس تدفق الهواء مباشرة بعد مسبار الحرارة بالأشعة تحت الحمراء.
3. تم وضع العينة على اللوحة المعدنية وتم تسخينها مسبقًا لمدة 5 دقائق بحيث تكون درجة حرارة العينة في حالة توازن مع درجة حرارة لوحة التسخين. كانت حافة العينة قريبة من الجلد الخارجي لسطح اللوحة المعدنية، وتم استخدام شريط مغناطيسي لتثبيت الحافة العلوية للعينة الأقرب إلى صندوق الهواء على سطح اللوحة المعدنية.
4. ضع مسبار الحرارة بالأشعة تحت الحمراء في منتصف العينة، على مسافة 1.0 سم ± 0.1 سم فوق العينة. قم بتحديد مركز اللوحة المعدنية لتسهيل مراقبة مسبار الحرارة بالأشعة تحت الحمراء.
5. قم بتشغيل المسجل، وارفع الطرف الحر للعينة (أي الجانب المقابل للشريط المغناطيسي)، ثم ضع 0.200 مل ± 0.003 مل من الماء فوق مسبار الحرارة بالأشعة تحت الحمراء واللوحة المعدنية أسفل العينة. يتم إنزال العينة لتغطية قطرة الماء. اللحظة التي تلامس فيها العينة الماء هي وقت البدء.
6. قم بملاحظة العينة لتحديد التأثير الشعري الناتج عن الماء. تأكد من عدم اختراق الماء لحواف العينة بسبب الخاصية الشعرية، وإلا فاستبدل العينة بعينة أكبر أو قلل من كمية الماء المستخدمة.
7. قم بجمع درجة الحرارة وتسجيلها كل ثانية حتى تعود إلى القيمة الأولية. كرر ذلك مع العينات الأخرى.
إجراء اختبار معدل تجفيف SmartDry
1. افتح غطاء خزان المياه، وتأكد من وجود كمية كافية من الماء.
2. قم بتوصيل سلك الطاقة لتشغيل الطاقة. تبدأ عملية التسخين المسبق تلقائيًا عند تشغيل الجهاز.
3. افتح غطاء التشغيل، ثم ضع العينة بشكل مسطح في منطقة الاختبار، والتي يتم الضغط على الجانب الأيمن منها بإحكام بواسطة شرائط اللاصق الماصة للمغناطيس، ثم أغلق الغطاء برفق؛ (ملاحظة: تؤدي الاختلافات في الجزء الأمامي والخلفي من العينة وموضع النمط إلى نتائج اختبار مختلفة).
4. انقر فوق "الوضع" في الواجهة الرئيسية للدخول إلى واجهة إعداد الاختبار، وتعديل البيانات المقابلة وفقًا لمتطلبات الاختبار، بما في ذلك وضع توزيع المياه، وحجم المياه، والوحدة، ووقت التوازن، ودرجة حرارة اللوحة الساخنة، وسرعة الرياح، وما إلى ذلك. (ملاحظة: في الوضع التلقائي، يتم توزيع المياه تلقائيًا وفقًا للقيمة المحددة؛ في الوضع اليدوي، يتم حقن المياه يدويًا، ويتم التحكم في الحجم بواسطة المشغل).
5. حدد عدد العينات التي سيتم اختبارها لإكمال مجموعة الاختبارات بأكملها.
6. انقر فوق "تشغيل" ويبدأ الاختبار في محاكاة عملية التعرق في جسم الإنسان لتحديد معدل تجفيف المنسوجات؛ عرض البيانات الحالية في الوقت الفعلي، بما في ذلك سرعة الرياح ودرجة حرارة اللوحة الساخنة ودرجة حرارة الأشعة تحت الحمراء المسموح بها؛ يتم تسجيل خط بيانات درجة حرارة اللوحة الساخنة بالكامل.
7. عند اكتمال جميع العينات من نفس النوع، انقر فوق "إنهاء" (ملاحظة: انقر فوق زر "إنهاء" بعد انتهاء الاختبار، وإلا فلن يتمكن الاختبار التالي من المتابعة). بعد الضغط على "إنهاء"، سيتم إنشاء البيانات الموجودة في مربع القائمة الحالي في قائمة التقارير، وسيتم مسح البيانات الموجودة في مربع قائمة السجل. تحقق من سجلات البيانات التفصيلية في قائمة التقارير.
8. بعد اكتمال الاختبار، انتقل إلى واجهة قائمة التقارير، والتي تعرض السجلات المخزنة ومعلومات العينات وبيانات التقرير المعروضة في عمود التقرير. انقر فوق عمود التقرير المقابل للدخول إلى التقرير لعرض واجهة التقرير التفصيلي، حيث يمكن حذف سجلات الاختبار.
يُعرَّف معدل تجفيف المنسوجات عالية الأداء عادةً بأنه قدرة القماش على الجفاف بسرعة عن طريق دوران الهواء أو غير ذلك من الوسائل بعد امتصاص الرطوبة في بيئة رطبة. غالبًا ما يُستخدم هذا المقياس لقياس خصائص امتصاص الرطوبة والتجفيف السريع للقماش للحفاظ على مرتديه جافًا ومريحًا. تتميز الأقمشة سريعة الجفاف الشائعة بامتصاص جيد للرطوبة والتعرق السريع والتجفيف السريع. في ظل نفس الظروف الخارجية، تجف الملابس سريعة الجفاف أسرع بنحو 50% من الأقمشة القطنية العادية، لذلك يكون ارتداء الملابس سريعة الجفاف الماصة للرطوبة أكثر راحة من الأقمشة القطنية العادية أثناء ممارسة الرياضة أو الأنشطة الخارجية.
كيفية حساب معدل التجفيف؟
يكمل جهاز اختبار التجفيف السريع SmartDry اختبار معدل التجفيف بسرعة في 10 دقائق، ثم يحسب معدل التجفيف تلقائيًا ويولد التقارير.
ما هي أنواع الأقمشة سريعة الجفاف؟
البوليستر: يتميز بقدرته على امتصاص العرق بسرعة من سطح الجلد إلى داخل القماش ثم يتبخر بسرعة.
النايلون: يتمتع بخصائص جيدة للتهوية وامتصاص الرطوبة، وهو مناسب لصنع الملابس الرياضية والملابس الخارجية.
البوليستر: يستخدم عادة في صنع مجموعة متنوعة من الملابس سريعة الجفاف والملابس الرياضية، مع أداء جيد في امتصاص الرطوبة وخصائص التجفيف السريع.
البوليستر/القطن: تجمع الأقمشة الممزوجة بالبوليستر/القطن بين خصائص البوليستر والقطن، مع راحة القطن وخصائص التجفيف السريع للبوليستر، مما يجعلها نسيجًا شائعًا ذو معدل تجفيف مرتفع.
الإسباندكس: يضاف غالبًا إلى الأقمشة الرياضية لتحسين المرونة والراحة في الملابس. ورغم أن الإسباندكس نفسه لا يتمتع بقدرة قوية على امتصاص الرطوبة، فإنه يساعد القماش على الالتصاق بالجلد بشكل أفضل ويسرع من تبخر العرق.
حرير الجليد: يستخدم بشكل خاص في الملابس الرياضية، ويعتمد على بنية ألياف خاصة وعملية ذات أداء ممتاز في امتصاص الرطوبة وخصائص التجفيف السريع.
Iهل نسيج التبريد يساوي نسيج الراحة؟
يمكن أن تكون الأقمشة المبردة نوعًا من الأقمشة المريحة، ولكن ليس كل الأقمشة المريحة تتمتع بخصائص تبريد. تعطي الأقمشة المريحة الأولوية لمجموعة واسعة من الصفات التي تتجاوز التبريد فقط، مثل النعومة أو التمدد أو العزل الحراري، اعتمادًا على الاستخدام المقصود.
ما هي طريقة اختبار AATCC 201؟
طريقة اللوحة الساخنة AATCC 201 هي طريقة اختبار قياسية تستخدم لتقييم معدل تجفيف الأقمشة. تحاكي الطريقة ملامسة القماش للرطوبة في الهواء في ظل ظروف الارتداء الفعلية، عن طريق ضبط درجة الحرارة عند 37 درجة مئوية، وهي نفس درجة حرارة جسم الإنسان، عن طريق لوحة تسخين ملامسة لمحاكاة التعرق على سطح الجلد. يمكن تطبيق الاختبار على مجموعة واسعة من أنواع الأقمشة، بما في ذلك الأقمشة المحبوكة والمنسوجة وغير المنسوجة.
ما هو الفرق بين AATCC 201 و AATCC 200؟
يستخدم جهاز AATCC 201 تدفق الهواء لقياس معدل التجفيف، بينما يستخدم جهاز AATCC 200 لوحة ساخنة، مما يجعله مناسبًا لظروف العالم الحقيقي المختلفة وتطبيقات الأقمشة.
Wالقبعة تجف بسرعة?
يشير مصطلح "الجفاف السريع" إلى نوع من الأقمشة أو المواد المصممة لتجف بسرعة بعد تعرضها للبلل. وهذه الخاصية مرغوبة بشكل خاص في الملابس والمنسوجات المستخدمة في الرياضة والأنشطة الخارجية وفي البيئات الحارة أو الرطبة.
ما هي العوامل المؤثرة على معدل التجفيف في الأقمشة؟
يتأثر معدل تجفيف الأقمشة بعدة عوامل، بما في ذلك تركيب القماش وبنيته ومحتوى الرطوبة.
تجف الألياف الاصطناعية مثل البوليستر بشكل أسرع من الألياف الطبيعية مثل القطن بسبب امتصاص الرطوبة المنخفضة.
يؤثر هيكل النسيج أو الحياكة على تدفق الهواء، حيث تجف النسج الأكثر مرونة بشكل أسرع.
وتلعب الظروف البيئية، مثل درجة الحرارة والرطوبة، دورًا حاسمًا أيضًا؛ إذ تعمل درجات الحرارة المرتفعة ومستويات الرطوبة المنخفضة على تسهيل التبخر بشكل أسرع.
يعمل تدفق الهواء المتزايد على تعزيز معدلات التجفيف عن طريق إزالة الرطوبة من سطح القماش، في حين يعمل التعرض لمساحة سطح أكبر على تسريع عملية التجفيف.
بالإضافة إلى ذلك، فإن سمك القماش وطريقة التجفيف المستخدمة (التجفيف بالهواء، أو التجفيف بالمجفف، أو المصادر الساخنة) تؤثر بشكل كبير على وقت التجفيف.
كيفية تفسير منحنى معدل التجفيف?
مراحل التجفيف: تتكون عملية التجفيف عادة من ثلاث مراحل مميزة:
المرحلة الأولية (فترة المعدل الثابت): خلال هذه المرحلة، تنخفض نسبة الرطوبة بسرعة، ويظل معدل التجفيف ثابتًا نسبيًا. يحدث هذا عندما تتبخر رطوبة السطح، ولم يصل القماش بعد إلى توازن رطوبته مع البيئة المحيطة.
مرحلة الانتقال: يبدأ معدل التجفيف في الانخفاض مع بدء انتقال الرطوبة داخل القماش من الداخل إلى السطح. تشير هذه المرحلة إلى أن معدل التبخر بدأ في التباطؤ.
المرحلة النهائية (فترة معدل السقوط): في هذه المرحلة، ينخفض معدل التجفيف بشكل ملحوظ مع اقتراب محتوى الرطوبة من التوازن. توجد الرطوبة في المقام الأول داخل القماش، ويقتصر التبخر على انتشار الرطوبة إلى السطح.
معدل التجفيف: يمثل ميل منحنى معدل التجفيف معدل التجفيف في مراحل مختلفة. يشير المنحدر الأكثر انحدارًا إلى معدل تجفيف أعلى، بينما يشير المنحدر الأكثر تسطحًا إلى معدل تجفيف أبطأ. يمكن أن يوفر هذا رؤى حول قدرة القماش على إطلاق الرطوبة
